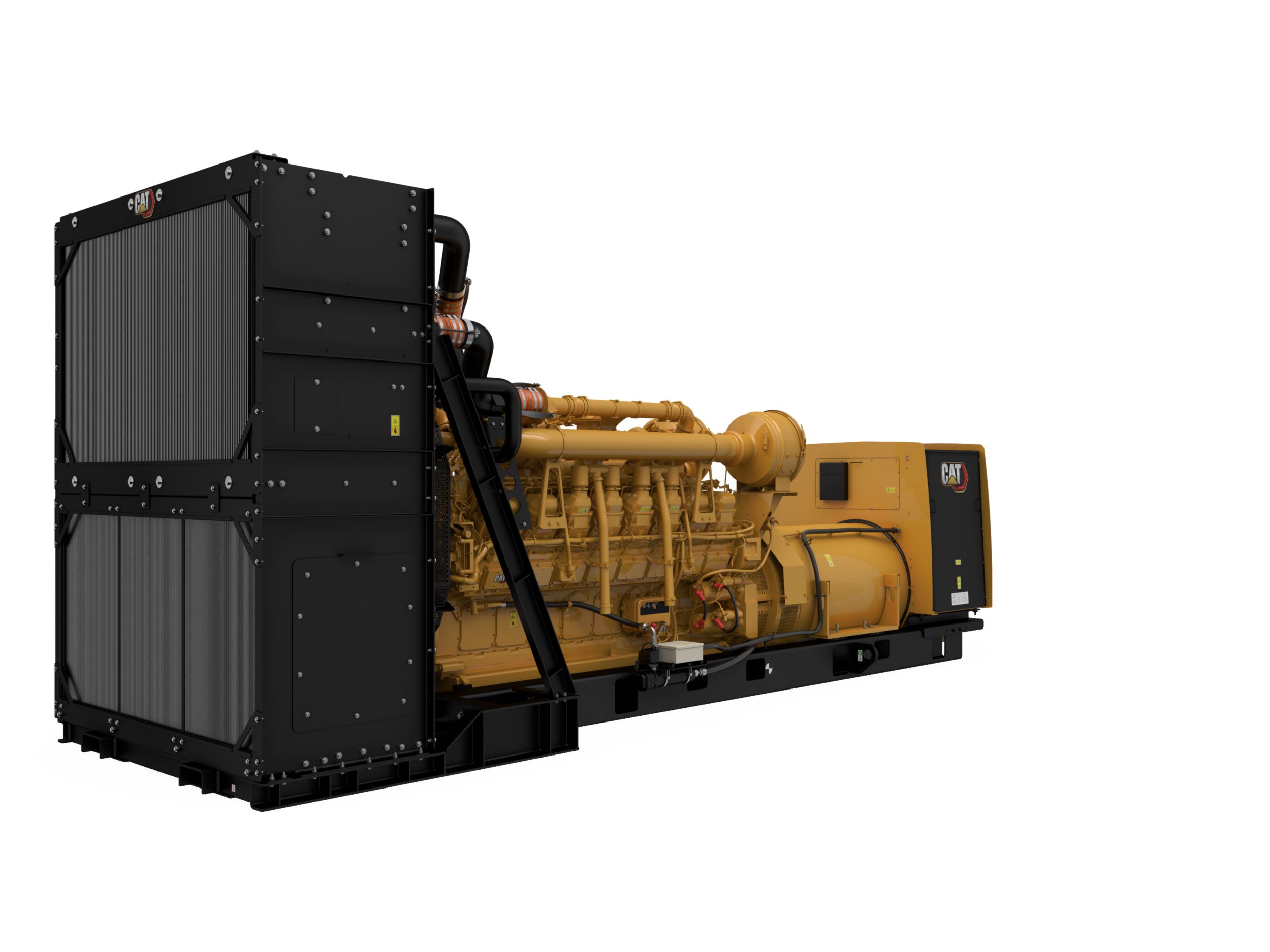

Дизельные генераторные установки 3516C (50Гц) с комплектом для модификации

Характеристики продукции 3516C (50Гц) с комплектом для модификации

3516C (50Гц) с комплектом для модификации Стандартное оборудование

Воздухозаборная система

• Воздухоочиститель

• Однокомпонентный, с воздушным фильтром и индикатором обслуживания

Панель управления

• об/мин

• Цикл запуска двигателя

• Отказ при пуске (превышение времени запуска)

• Предупреждение/останов с общей светодиодной индикацией в случае останова:

• Регулировка частоты вращения

• Измерение истинного среднеквадратичного значения переменного тока, 3 фазы, погрешность +/-2%

• Канал данных модуля вспомогательного оборудования

• Перегрузка по току (50/51)

• Напряжение пост. тока, В

• Органы управления:

• Последовательность фаз генератора

• Низкое давление масла

• 2 программируемых цифровых выхода

• Обратная мощность (кВт) (32)

• Низкий уровень охлаждающей жидкости

• Моточасы

• Частота (Гц)

• Кол-во потребленной энергии, кВАр·ч (общее)

• кВА (на фазу, средняя и процентное соотношение)

• Проверка индикаторов

• Повышенная/пониженная частота (81 o/u)

• 6 программируемых цифровых входов

• 2 программируемых релейных выхода (форма С)

• Управление сетью постоянного тока (24 В)

• Канал данных клиента (Modbus RTU)

• Контроллер генераторной установки EMCP 4

• Напряжение, В (междуфазное и фаза — нейтраль)

• Высокая температура охлаждающей жидкости

• Подтверждение аварийного сигнала

• Давление масла (фунтов/кв.дюйм, кПа или бар)

• 4программируемых релейных выхода (форма A)

• Превышение максимально допустимой частоты вращения

• В комплект контроллера EMCP4.2B входит:

• Таймер охлаждения двигателя

• Освещение приборной панели

• кВт (на фазу, средняя и процентное соотношение)

• Низкая температура охлаждающей жидкости

• Повышенное/пониженное напряжение (27/59)

• Канал данных последовательного модуля сигнализатора

• С установкой на генераторе передней стороной назад

• Обмен данными:

• кВАр (на фазу, средняя и процентное соотношение)

• Цифровые индикаторы для:

• Текстовые описания предупреждений и событий

• EMCP 4.2В

• Температура охлаждающей жидкости

• Кнопка аварийного останова

• Функции программируемых защитных реле:

• Кол-во потребленной энергии, кВт·ч (общее)

• Обратная реактивная мощность (кВАр) (32RV)

• Сила тока, А (на фазу и средняя)

• Лицевая поверхность с защитой от неблагоприятных атмосферных явлений

• Коэффициент мощности (на фазу и средний)

Выхлопные газы

• Выпускной фланец выхлопных газов

Топливо

• Топливный фильтр грубой очистки со встроенным водоотделителем

Генератор

• Защита класса IP23

• По производительности и техническим характеристикам соответствует двигателям Cat

Клеммы питания

• Шина

Пуск/зарядка

• Пусковая система для тяжелых условий эксплуатации

• Зарядный генератор переменного тока

Система охлаждения

• Защита вентилятора и ремня

• Сливная линия для охлаждающей жидкости с клапаном

• Система последовательного водяного охлаждения с рубашкой

• Охлаждающая жидкость Caterpillar с увеличенным сроком службы

• Датчики уровня охлаждающей жидкости

• Вентилятор радиатора и привод вентилятора

Охлаждение

• Радиатор, установленный на оборудовании

Выхлопная система

• Фланцевые отверстия

• Выпускной коллектор сухого типа

Топливная система

• Гибкие топливопроводы — поставляются в разобранном виде

• Топливоподкачивающий насос

• Охладитель топлива (не входит в комплект установки без радиатора)

• Топливные фильтры тонкой очистки

Генераторы и комплектующие изделия

• Класс системы изоляции H по NEMA, превышение температуры для класса H при температуре окружающей среды 40 °C (125 °C для основного / 150 °C для резервного питания)

• Соединения шин, верхнего центрального расположения, верхний ввод кабеля

• Беспорядочная намотка

• 6 выводов

• Детекторы температуры обмотки

• стандартное расположение отверстий согласно требованиям IEC

• Внутреннее возбуждение (IE)

• 3-фазный, бесщеточный с выступающим полюсом

• Комплектация генераторных установок включает цифровой регулятор напряжения Caterpillar (CDVR). Цифровой регулятор напряжения с функцией реактивного падения напряжения, возможностью определения 3-фазного напряжения, режимами регулирования реактивной мощности (кВАр)/коэффициента мощности, подавлением радиочастотных помех, функцией мин./макс. возбуждения.

Регулирующая система

• ADEM III

Литература

• Каталог запасных частей

• Руководство по эксплуатации и техническому обслуживанию

Система смазки

• Шестеренчатый насос системы смазки

• Встроенный охладитель смазочного масла

• Отвод газов

• Смазочное масло

• Масляный фильтр, горловина и масляный щуп

• Контуры и клапан для слива масла

Система креплений

• Поручни — установка на двигатель/генератор/радиатор

• Резиновые антивибрационные крепления— поставляются отсоединенными

Пусковая / зарядная система

• Электростартер 24 В

• Аккумуляторная батарея и рейка АКБ без кабелей

• Выключатель "массы" аккумуляторной батареи

Общая информация

• Правый технологический люк

• Маховик и картер маховика — SAE № 00

• Краска: желтый цвет Caterpillar, включая направляющие и радиатор, покрашенные в блестящий черный цвет

• Стандартная частота вращения по SAE

3516C (50Гц) с комплектом для модификации Дополнительное оборудование

Воздухозаборная система

• Выносные штуцеры впуска воздуха

• Двухэлементные воздухоочистители

• Защита воздухозаборника

• Воздухоочистители для тяжелых условий эксплуатации

Автоматические выключатели

• Варианты ввода кабеля

• Комплекты органов управления для корпусного исполнения

• Отключающие элементы

• Снятие нагрузки; расположение отверстий согласно стандартам IEC (IEC)

• Соединения шин питания

• Шины средней стойки

• Автоматические выключатели EMAX

Клеммы питания

• Автоматические выключатели, соответствие требованиям стандартов IEC

Панели управления

• Модули сигнализаторов

• Контроль температуры генератора

• Вспомогательный блок

• Дистанционная регулировка частоты вращения

• Соединения шин

• Антивандальная дверца панели

• Переключатель повышения/понижения напряжения

• EMCP 4.3, EMCP 4.4

• Локальный и дистанционный контроль

• Поддерживаемые языки

• Функции пользовательского интерфейса

• Внешние коробчатые зажимы

• Разъемы выключателей EMAX

• Регуляторы

Система охлаждения

• Теплообменники

• Датчики и переключатели уровня воды

• Фланцы воздуховода радиатора

• Опциональные радиаторы со змеевиком

Европейская сертификация

• Декларация соответствия требованиям ЕС

Выхлопная система

• Комплект для монтажа сквозной проводки

• Комплекты монтажных инструментов для глушителей

• Глушители

• Гибкие фитинги

Топливная система

• Охладители топлива

• Топливный фильтр грубой очистки

Генераторы и комплектующие изделия

• Генераторы

• 3 фазы, беспорядочная намотка, внутреннее возбуждение (IE)

• Внутреннее возбуждение (IE)

• 3 фазы, 380/400/415/3300/6600/10 000/10 500/11 000 В


• Количество выводов: 6

• Шаг: 0,6667

Контрольно-измерительное оборудование

• Пирометры и термопары

• Термопары

Система смазки

• Регулятор уровня масла

• Насосы предпусковой смазки с электроприводом

• Дренажные насосы предпусковой смазки с механическим приводом

Система креплений

• Виброизоляторы системы IBC

• Пружинные амортизаторы колебаний

Система защиты

• Предохранительные разрывные клапаны

Специальные испытания/протоколы

• Сертификат сейсмической устойчивости IBC

• Испытания и сертификация Канадской ассоциации по сертификации

• Протокол испытаний PGS при коэффициенте мощности 1,0

• Сертификат заземления нейтрали

• Протокол испытаний PGS при коэффициенте мощности 0,8

Пусковая / зарядная система

• Зарядные устройства для аккумуляторной батареи, 10 и 20 А

• Зарядные генераторы переменного тока, 50 А

• Сдвоенные электростартеры 24 В

• Система облегчения пуска двигателя со впрыском эфира

• Комплект аккумуляторных батарей 24 В сухого типа

• Нагреватели охлаждающей жидкости в водяной рубашке двигателя

Общая информация

• Устройство для проворачивания валов двигателя
