Передвижное зарядное устройство для оборудования Устройство MEC500

Найти дилера

Ключевые характеристики

Номинальная мощность (вход переменного тока): 500 кВт; 500 кВт

Диапазон напряжения (вход переменного тока): 400–660 В~; 400–660 В~

Диапазон частот: 50 или 60 Гц; 50 или 60 Гц

Устройство MEC500
Изменение модели

Обзор

БЫСТРАЯ ЗАРЯДКА. БЕЗОПАСНАЯ ЗАРЯДКА. ЗАРЯДКА НА МЕСТЕ ЭКСПЛУАТАЦИИ.

Первое в своем роде передвижное зарядное устройство для оборудования Cat® MEC500 для горнодобывающей промышленности представляет собой автономную систему быстрой зарядки, предназначенную для быстрой и безопасной зарядки там, где это необходимо.

Преимущества

Прочная конструкция

Соответствуя стандарту IP66, критически важные компоненты защищены от проникновения воды и пыли. Зарядное устройство также соответствует стандартам ISO 2867, обеспечивая защиту от небольших обвалов.
Основные компоненты имеют изолирующий монтаж против вибрации или сейсмической активности.

Быстрая зарядка

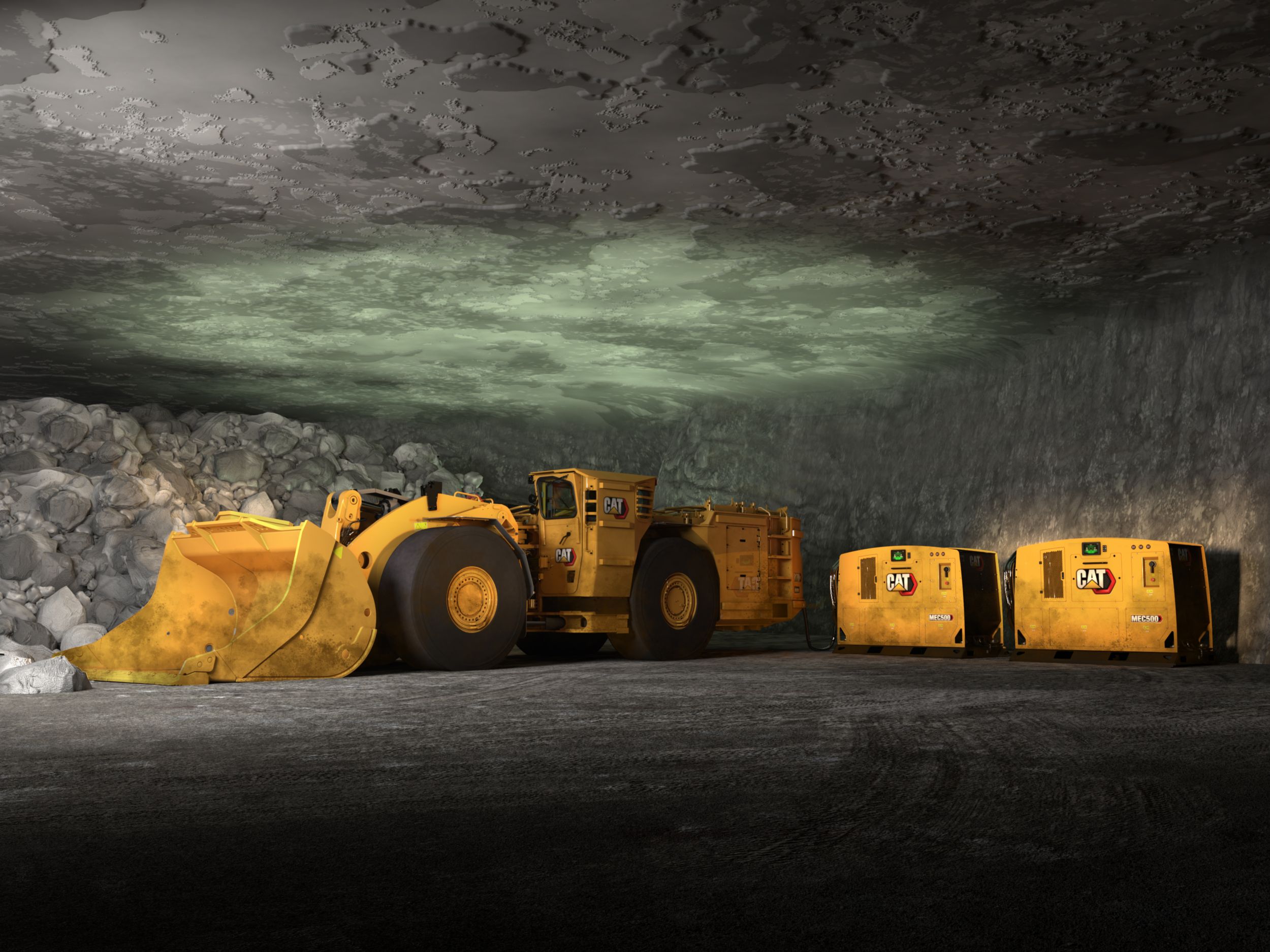

MEC 500 обеспечивает быструю зарядку высокой мощности там, где это необходимо. Сверхбыстрая зарядка аккумулятора достигается путем параллельного подключения двух устройств, что позволяет зарядить аккумулятор LHD менее чем за 20 минут.

Передвижное

Зарядное устройство с надежной платформой и проушинами для вилочного погрузчика легко перемещается к месту работы оборудования с помощью буксира или вилочного погрузчика.

Краткий обзор особенностей

300–1000 В возможность выхода.
0–700 А возможность выхода по току.
Мощность до 500 кВт.
Регенерация энергии, возвращаемой в сеть.
Возможность усиления напряжения для адаптации к переменному входному напряжению.
Регулируемый выходной ток для различных типов аккумуляторов и технологий.
Возможно параллельное подключение дополнительных блоков для увеличения мощности.
3-фазный активный преобразователь переменного тока в постоянный ток для четырехквадрантного управления входной мощностью.
3-фазный преобразователь постоянного тока с чередованием на выходе для жесткого контроля напряжения и минимального тока пульсаций.

Его можно перемещать на платформе, поднимать ковшом или вилочным погрузчиком. Устройство можно опустить в шахтный ствол с помощью подъемных механизмов военного класса.
Устойчивость к высоким вибрационным, сейсмическим и ударным нагрузкам — блок изолированно крепится к основанию платформы, электронные блоки управления (ЭБУ) также изолированы.
Соответствуя уровню IP66 по стандарту IEC 60529, MEC500 защищает критически важные компоненты от пыли и воды, включая секции конуса, где выполняются электрические входные и выходные соединения.
Встроенные элементы: герметичный кондиционер, осушитель воздуха, встроенный радиатор Cat и два вентилятора по требованию — поддерживают охлаждение.
Устойчивость к ударной нагрузке при незначительных обвалах горных пород в соответствии со стандартами ISO 2867.
Патентованный зарядный кабель Cat (длина 10 или 15 м (33 или 49 футов)) имеет металлическую оболочку для дополнительной механической и электрической защиты.
Возможность работы на разных высотах от 3600 м (11 800 футов) над землей до 4500 м (14 700 футов) под землей.

Перед подачей напряжения на выход зарядное устройство выполняет проверку кабеля на короткое замыкание и сопротивление изоляции.
При зарядке Cat R1700 LHD всеми функциями зарядки можно управлять с клавиатуры машины R1700. Возможность настройки автоматического запуска начала зарядки после подключения к машине.
При зарядке альтернативного оборудования простая 6-функциональная клавиатура запускает и останавливает зарядное устройство.
Если отсоединить разъем без нажатия кнопки "Стоп", зарядное устройство пройдет процедуру аварийного отключения.
Встроенный дисплей на MEC500 упрощает поиск и устранение неисправностей. Порт зарядки R1700 постоянно измеряет температуру, напряжение и ток для распознавания неисправностей. Звуковое и визуальное оповещение оператора о сбоях или неисправностях.
Система управления транспортным средством задает режим работы MEC500, необходимый для зарядки аккумуляторов машины. Если аккумуляторам машины требуется заряд 600 А, MEC500 выдает ток 600 А. Для удобства оператор машины может контролировать цикл зарядки из кабины или с дисплея, расположенного на MEC500.
Зарядное устройство имеет встроенные средства контроля изоляции линии на входе переменного тока и выходе постоянного тока. При параллельном подключении нескольких зарядных устройств мониторы изоляции линии автоматически взаимодействуют друг с другом для обеспечения комплексной и бесперебойной защиты от замыканий на землю.
В непосредственной близости от зарядного устройства необходимо установить изоляционный трансформатор.

Характеристики продукции Устройство MEC500

Электрические характеристики

Номинальная мощность (вход переменного тока)	500 кВт 500 кВт
Диапазон напряжения (вход переменного тока)	400–660 В~ 400–660 В~
Диапазон частот	50 или 60 Гц 50 или 60 Гц
Входное питание (вход переменного тока)	3-фазное питание с заземлением (IT) 3-фазное питание с заземлением (IT)
Напряжение на выходе	300–1000 В= 300–1000 В=
Номинальный ток (выход постоянного тока)	700 А 700 А
Кабельный выход — проприетарный разъем Cat	700 А 700 А
Кабельный выход — разъем CCS (опция)	200 А (с дополнительным жидкостным охлаждением до 500 А в стадии разработки) 200 А (с дополнительным жидкостным охлаждением до 500 А в стадии разработки)

Термические характеристики

Диапазон рабочих температур окружающей среды	От –25 до +50 °C (от 13 до 122 °F) От –25 до +50 °C (от 13 до 122 °F)
Хранение	От –40 до +80 °C (от –40 до +176 °F) От –40 до +80 °C (от –40 до +176 °F)

Стандарты зарядки

Интерфейс управления	CAN CAN
Тип управления	IEC 61851-23/24 (с CAN) IEC 61851-23/24 (с CAN)
Соответствие нормативам и безопасность	CSA M421; UL2202 (в стадии разработки) CSA M421; UL2202 (в стадии разработки)

Параметры массы

Устройство MEC500	3650 фунты 1656 кг
MEC500 с дополнительной платформой	4490 фунты 2037 кг

Характеристики продукции Устройство MEC500

Загрузить Печать

Электрические характеристики

Номинальная мощность (вход переменного тока)	500 кВт 500 кВт
Диапазон напряжения (вход переменного тока)	400–660 В~ 400–660 В~
Диапазон частот	50 или 60 Гц 50 или 60 Гц
Входное питание (вход переменного тока)	3-фазное питание с заземлением (IT) 3-фазное питание с заземлением (IT)
Напряжение на выходе	300–1000 В= 300–1000 В=
Номинальный ток (выход постоянного тока)	700 А 700 А
Кабельный выход — проприетарный разъем Cat	700 А 700 А
Кабельный выход — разъем CCS (опция)	200 А (с дополнительным жидкостным охлаждением до 500 А в стадии разработки) 200 А (с дополнительным жидкостным охлаждением до 500 А в стадии разработки)

Термические характеристики

Диапазон рабочих температур окружающей среды	От –25 до +50 °C (от 13 до 122 °F) От –25 до +50 °C (от 13 до 122 °F)
Хранение	От –40 до +80 °C (от –40 до +176 °F) От –40 до +80 °C (от –40 до +176 °F)

Стандарты зарядки

Интерфейс управления	CAN CAN
Тип управления	IEC 61851-23/24 (с CAN) IEC 61851-23/24 (с CAN)
Соответствие нормативам и безопасность	CSA M421; UL2202 (в стадии разработки) CSA M421; UL2202 (в стадии разработки)

Параметры массы

Устройство MEC500	3650 фунты 1656 кг
MEC500 с дополнительной платформой	4490 фунты 2037 кг
