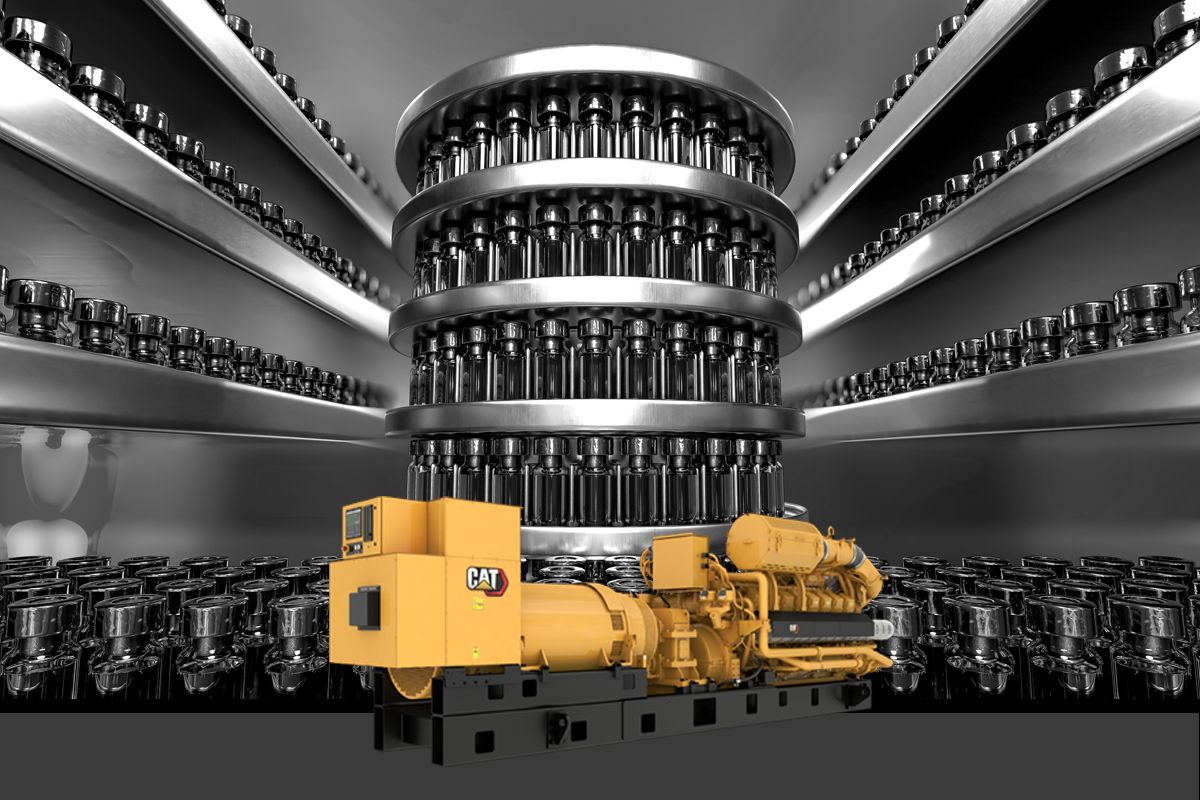

Wytwarzanie energii elektrycznej G3516H 1419kW-2027kW Gas Generator

Dane techniczne produktu G3516H

Dane techniczne zespołu prądotwórczego

Specyfikacje agregatu prądotwórczego

Specyfikacje silnika

Wymiary agregatów prądotwórczych

G3516H Wyposażenie standardowe

Panele sterowania

  • EMCP4.3

Wlot powietrza

  • Układ oczyszczania powietrza ze wskaźnikiem serwisowym montowany do zestawu
  • Dwuelementowy jednostopniowy układ oczyszczania powietrza z obudową i wskaźnikiem serwisowym
  • Układ oczyszczania powietrza ze wskaźnikiem serwisowym montowany do zestawu
  • Układ oczyszczania powietrza ze wskaźnikiem serwisowym montowany do zestawu

Układ chłodzenia

  • Napędzane z silnika pompy wodne płaszcza wodnego i chłodnicy końcowej
  • Termostaty napędzane płaszcza wodnego i obiegu SCAC
  • Pompy napędzane płaszcza wodnego i obiegu SCAC
  • Niestandardowe przyłącza kołnierzowe 150 cali wg ANSI/DN do podłączania zewnętrznych urządzeń na wlocie i wylocie płaszcza wodnego
  • Napędzane z silnika pompy wodne płaszcza wodnego i chłodnicy końcowej
  • Kołnierz Cat do obiegu SCAC 2. stopnia

Wydech

  • Chłodzony centralny katalizator z kołnierzowym wylotem Cat
  • Kolektor wydechowy i wylot turbosprężarki połączone elektrycznie ze zintegrowanym modułem temperaturowym (ITSM). Moduł GCEM odpowiada za alarmy i wyłączenia
  • Suche kolektory wylotowe izolowane i odsłonięte
  • Wylot czołowy z kołnierzem Cat na turbosprężarce

Układ paliwowy

  • Płytka przepustnicy i mechanizm wykonawczy na prąd stały 24 V sterowane przez moduł GECM
  • Elektroniczny zawór dawkowania paliwa
  • Układ paliwowy jest przystosowany do zasilania rurociągowym gazem ziemnym suchym o kaloryczności od 31,5 do 47,2 MJ/NM3 pod ciśnieniem od 10,2 do 34,5 kPa wywieranym na zawór sterujący podawaniem paliwa do silnika

Układ zapłonowy

  • Zapłon sterowany elektronicznie (za pomocą modułu ADEM A4)�
  • Indywidualne ustawienie rozrządu wykrywające spalanie stukowe w cylindrach (DST)�

Generator

  • Wzbudzenie magnesem trwałym
  • Antykondensacyjna grzałka uzwojenia
  • Czujniki temperatury uzwojenia
  • SR5
  • Reaktywny spadek prędkości spowodowany przyłożeniem obciążenia
  • Cyfrowy regulator napięcia Caterpillar (CDVR) z 3-fazowym wykrywaniem i sterowaniem wartościami KVAR/PF

Ogólne

  • Tłumik drgań wału korbowego i osłona
  • Malowanie — żółty lakier „Caterpillar Yellow” z wyjątkiem szyn i chłodnic (czarne o wysokim połysku)
  • Instrukcje obsługi i konserwacji
  • Punkty obsługowe po prawej stronie
  • Tłumik drgań wału korbowego i osłona
  • Katalog części
  • Etykieta �Tylko do użytku stacjonarnego� zgodnie z wymogami normy EPA Nonroad Mobile SI�
  • Powłoka malarska – żółty lakier „Caterpillar Yellow” z wyjątkiem szyn i chłodnic (czarne o wysokim połysku)�
  • Instrukcje obsługi i konserwacji

Układ sterowania

  • Sygnał wejściowy prędkości obrotowej modułu ADEM A4 4–20 mA (0–5 V)�

Rozruch/ładowanie

  • Rozruszniki na 24 V

G3516H Wyposażenie dodatkowe

Wlot powietrza

  • Wsporniki montażowe i rury
  • Układ oczyszczania powietrza z filtrem wstępnym
  • Układ oczyszczania powietrza o dużej obciążalności z filtrem wstępnym

Bezpieczniki automatyczne

  • Brak wyłącznika podnapięciowego UV i montowane okablowania CB
  • Montowane na ramie
  • Rama MP – 3-biegunowe dolne wejście kabla lub rama MP – 6-biegunowe dolne wejście kabla ��
  • 4000 A, 3-biegunowe, parametry znamionowe wg IEC
  • Automatyczny wybór neutralnego przekładnika prądowego 2500/3000/3200 A lub 4000/5000 A�
  • Dolna i górna pokrywa, zadaszenie skrzynki rozdzielczej
  • Mocowanie szyny zbiorczej
  • 4000 A, 3-biegunowe, parametry znamionowe wg UL

Panele sterowania

  • Oprogramowanie do zdalnego monitorowania
  • Moduł dedykowanych we/wy, 12 wejść cyfrowych, 8 przekaźników w kształcie litery C
  • Zdalny wskaźnik przyzewowy RS485 z 32 kontrolkami
  • Cat Connect: Ethernet, satelita, telematyka komórkowa
  • Przekładnik prądowy z kompensacją prądu skrzyżowanego – klasy 8,7/15 kV
  • Moduł czujników RTD
  • Lokalne/zdalne monitorowanie komputerów�
  • 16-punktowy wskaźnik przyzewowy z 32 kontrolkami w konfiguracji NFPA99-110/CSA282
  • Zdalne monitorowanie i sterowanie
  • Moduł synchronizujący
  • Lokalny moduł alarmowy

Układ chłodzenia

  • Nagrzewnica cieczy chłodzącej płaszcza wodnego
  • Pompy silnikowe
  • Złącza wlotowe i wylotowe

Wydech

  • Kołnierz
  • Tłumik oraz tłumik z chwytaczem iskier i towarzyszącymi kołnierzami ANSI
  • Kolanko

Generator

  • Ręczna regulacja napięcia
  • Filtr powietrza generatora
  • Skrzynka rozdzielcza niskiego napięcia
  • Generatory średniego i wysokiego napięcia z przystawkami
  • Skrzynka przyłączeniowa
  • Czujniki temperatury łożysk

Rozruch/ładowanie

  • Ładowarka akumulatorów 24 V
  • Alternator układu ładowania 60A, 24 V (wymaga pomp układu napędowego silnika)

Ogólne

  • Emblemat US AID (pomoc w USA)
  • Zamówienie lakieru specjalnego
  • Odłącznik akumulatorów
  • Nagrzewnica płaszcza wodnego
  • Cyfrowe narzędzie diagnostyczne
  • Zestaw narzędzi
  • Akumulator z szafą i kablami (dostarczany osobno)
  • Alternator układu ładowania 60A, 24 V (wymaga pomp układu napędowego silnika)
