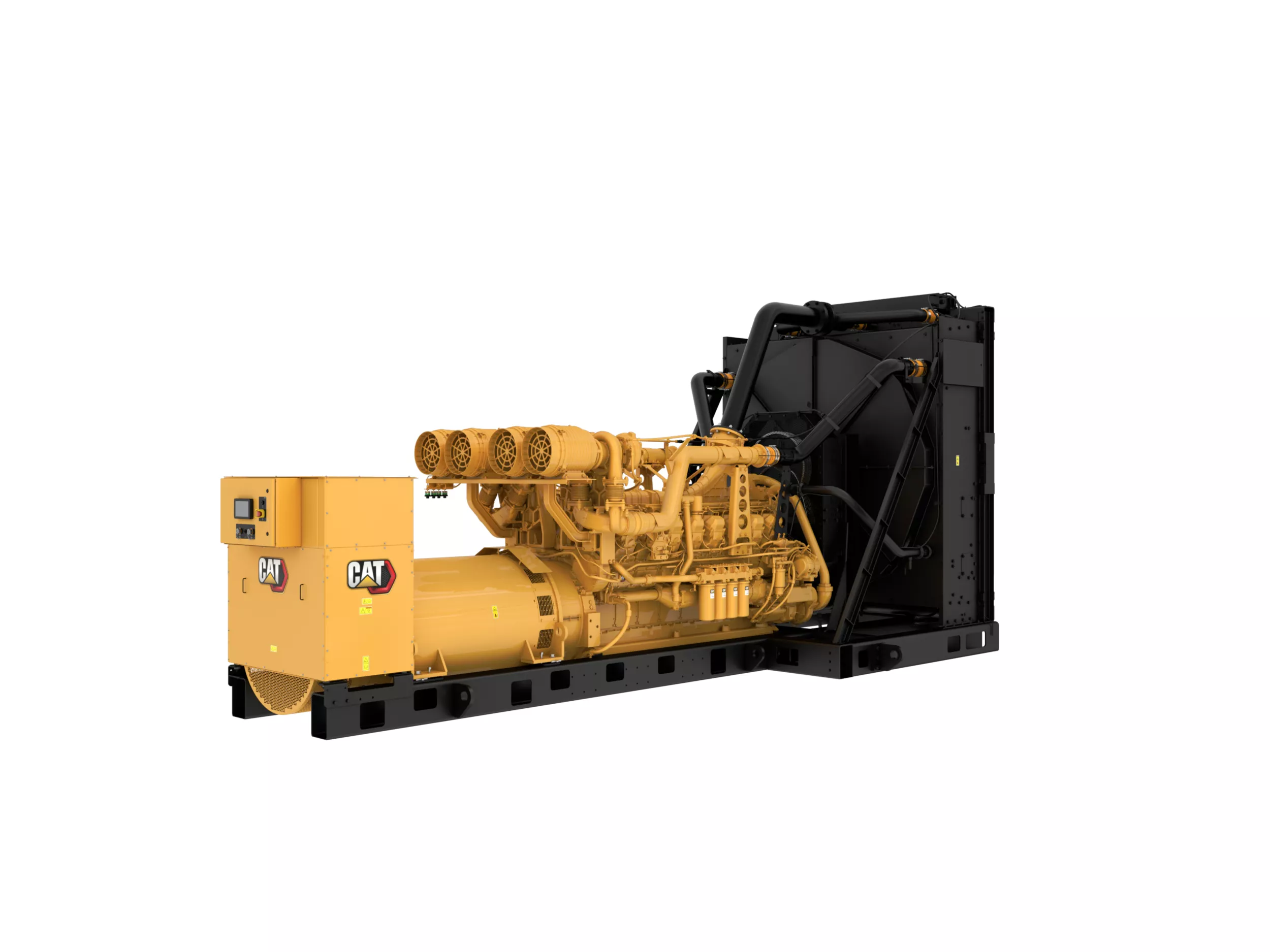

3516E (60 Hz)

< Geri

Finansman ve Sigorta
Tekliflerimizi İnceleyin
Ürün Yüklemelerini Görüntüle
Evet, Caterpillar Inc., onun tüm dünyadaki yan kuruluşları ve bağımlı kuruluşları ve Caterpillar temsilci ağından gelecekte pazarlama iletişimleri (ör. e-posta) almak istiyorum. Bu pazarlama iletişimlerini alma yönünde karar vermiş olsanız bile Caterpillar, bizde bulunabilecek herhangi bir hesabınızla ilgili olanlar da dahil, hizmet/işlem mesajları göndermeye devam edecektir.

Genel Bakış

3516E dizel alternatör setleri, görev açısından kritik önem taşıyan, yedek ve birincil uygulamalarınıza yönelik olarak tasarlanmıştır ve kalite standartlarımızı karşılamaktadır. 60 Hz'de 2.500 ile 2.750 ekW arasında güvenilir güç üreten her bir alternatör seti, ISO 8528-5 standardında belirtilen geçiş tepkisi gerekliliklerini karşılamak ve yüzde 100 azami yükü tek adımda kabul etmek üzere tasarlanmıştır. Belirli modeller için aynı zamanda deprem sertifikası da mevcuttur; bu modeller beklenmedik olaylardan sonra dahi güç ihtiyaçlarını karşılamaya devam edecektir. ATS ve anahtarlama tertibatı içeren entegre kontrol sistemi, kesintisiz bir güç beslemesi sağlar ve sahada ve uzaktan izleme seçenekleri sayesinde filonuzla iletişim halinde kalmanıza imkan tanır. Kullanıcı dostu bir arayüze sahip EMCP 4 kontrol panelimiz, yönetim ve tanılama araçlarımızı bir araya getiren esnek seçenekler sunar. EMCP 4.4 kumanda cihazı, birden çok alternatör setini paralel bağlama özelliğiyle ihtiyaçlarınızı karşılamak üzere, genişletilmiş kapasite ve alternatör seti yedekliliği sağlamak için alternatör setleri eklemenize imkan tanır. Herkesin güç ihtiyacı farklıdır, bu nedenle çok çeşitli aksesuarlar ve cıvata bağlantılı sistem genişletme ataşmanları sunuyoruz. Mekan gereksinimlerinize ve ortam koşullarına göre en uygun çözümü elde etmek için esnek paketleme seçeneklerinden yararlanın. 3516E alternatör setlerimiz, bu tür ön koşullar için geliştirilmiştir, böylece özel güç gereksinimlerinizi karşılayabilir ve bunları gereksinimlerinize uyacak şekilde özelleştirebilirsiniz. İlave güvenlik için UL 2200 ve CSA sertifikalı paket seçeneklerinden birini seçin.

Jeneratör Seti Teknik Özellikleri

Birimler:
Minimum Değer 2.500 ekW 2.500 ekW Less
Maksimum Değer 2.750 ekW 2.750 ekW Less
Emisyonlar/Yakıt Stratejisi Yalnızca Sabit Acil Durum Kullanımı için US EPA (Tier 2) Yalnızca Sabit Acil Durum Kullanımı için US EPA (Tier 2) Less
Voltaj 416 - 13.800 volt 416 - 13.800 volt Less
Frekans 60 Hz 60 Hz Less
Hız 1.800 dev/dak. 1.800 dev/dak. Less
Hizmet Çevrimi Yedek, En Temel, Birincil Yedek, En Temel, Birincil Less

Motor Teknik Özellikleri

Motor Modeli 3516E, SCAC, V-16, 4 Zamanlı Su Soğutmalı Dizel 3516E, SCAC, V-16, 4 Zamanlı Su Soğutmalı Dizel Less
İç Çap 6.69 inç 170.0 mm Less
Strok 8.47 inç 215.0 mm Less
Silindir Hacmi 4765.0 inç3 78.1 D Less
Sıkıştırma Oranı 14,3:1 14,3:1 Less
Havalandırma ATAAC ATAAC Less
Yakıt Sistemi MEUI MEUI Less
Regülatör Tipi ADEM™ A5 ADEM™ A5 Less

Jeneratör Seti Boyutları

Uzunluk - Maksimum 324.0 inç 8238.0 mm Less
Genişlik - Maksimum 104.0 inç 2640.0 mm Less
Yükseklik - Maksimum 132.0 inç 3342.0 mm Less
Kuru Ağırlık - Alternatör Seti (maksimum) 40750.0 lb 18480.0 kg Less

3516E (60 Hz) Standart Donanımlar

Yakıt Sistemi
  • Muhafazalı ve servis göstergeli tek elemanlı tek aşamalı hava filtresi
  • Yakıt soğutucu; radyatörsüz ünitelere dahil değildir
  • İkincil yakıt filtreleri
  • Yakıt besleme pompası
  • Esnek yakıt hatları - takılmamış halde teslim edilir

Hava Girişi Sistemi
  • Hava filtresi
  • Tek öğeli ve servis göstergeli kap

Kontrol Paneli
  • Kapalı soğutucu sıvı geri kazanım sistemi
  • kVAr (faz başına, ortalama ve yüzde)
  • 2 Programlanabilir röle çıkışı (Form C)
  • 6 Programlanabilir dijital giriş
  • Müşteri veri bağlantısı (Modbus RTU)
  • Kumandalar:
  • Acil durdurma düğmesi
  • kVA (faz başına, ortalama ve yüzde)
  • EMCP 4.2 kontrol cihazına aşağıdakiler dahildir:
  • Çalışma saatleri
  • 4 Programlanabilir röle çıkışı (Form A)
  • Acil durdurma
  • Tersine tepkisel güç (kVAr) (32RV)
  • Alternatöre monte - arkaya bakan
  • Lamba testi
  • Programlanabilir koruyucu röle işlevleri:
  • 2 Programlanabilir dijital çıkış
  • Soğutucu sıvısı sıcaklığı
  • Alarm kabul etme
  • Yüksek / düşük frekans (81 y/d)
  • kW (faz başına, ortalama ve yüzde)
  • Yüksek / düşük voltaj (27/59)
  • DC volt
  • Düşük soğutucu sıvı seviyesi
  • Çevreden yalıtılmış ön yüz
  • Aşırı devir
  • Frekans (Hz)
  • Aşırı akım (50/51)
  • Aşağıdakiler için dijital gösterim:
  • Amper (faz başına ve ortalama)
  • Yüksek soğutma sıvısı sıcaklığı
  • Motor soğuma zamanlayıcısı
  • Metin biçiminde alarm / olay açıklamaları
  • İletişim:
  • 24 Volt DC çalışma
  • Düşük soğutucu sıvı sıcaklığı
  • Aşağıdakiler için ortak LED kapatma göstergeli uyarı / kapatma:
  • Alternatör faz sıralaması
  • Seri uyarı cihazı modülü veri bağlantısı
  • Panel Işıkları
  • Marş arızası (fazla marş)
  • Hız ayarı
  • Güç Faktörü (faz başına ve ortalama)
  • kWar-sa (toplam)
  • Yağ basıncı (psi, kPa veya bar)
  • Motor marş çevrimi
  • EMCP 4.2
  • Düşük yağ basıncı
  • Volt (L-L ve L-N)
  • Tersine Güç (kW) (32)
  • kW-sa (toplam)
  • True RMS AC ölçümü, 3 fazlı, +/-%2 doğruluk
  • Aksesuar modülü veri bağlantısı

Egzoz
  • Kapının ve kapıya monte cihazların uygun şekilde desteklenmesini sağlamak için üç kapı menteşeli, dayanıklı, toz kaplı çelik NEMA 1, 3R veya 12 bölmeler. Menteşelerde, duvara kolay montaj ve servis için kapının sökülmesini kolaylaştırmak üzere sökülebilir menteşe pimleri bulunur.

Yakıt
  • Özel zamanlayıcı ayarları
  • Müşteri teknik özelliklerine göre
  • CBTSD Gecikmeli Geçiş Atlama Anahtarları

Jeneratör
  • Kapalı karter havalandırma sistemi
  • PEARL/Düşük dirençli egzoz sistemi

Güç Sonlandırma
  • Elektronik yakıt ölçüm valfi

Yağlama Sistemi
  • Titreşim yalıtıcıları (disk tipi)
  • Silindir bloğu kontrol kapaklarına takılı, motorun servis tarafında
  • Entegre yağlama yağı soğutucusu
  • Dişli tip yağlama yağı pompası
  • Yağlama yağı
  • Yağ filtresi, doldurma kapağı ve seviye çubuğu
  • Buharların giderilmesi
  • Yağ tahliye sistemi hatları ve valfi

ALT TAKIM
  • Palet ana bağlantısı

Soğutma Sistemi
  • Radyatör fanı ve fan tahrik mekanizması
  • Soğutma sıvısı seviye sensörleri
  • JWAC
  • Fan ve kayış muhafazaları
  • Valfli soğutucu sıvı tahliye hattı
  • Caterpillar uzun ömürlü soğutucu sıvı

Egzoz Sistemi
  • Flanşlı çıkışlar
  • Kuru egzoz manifoldu

Alternatörler ve Eklentiler
  • 3 Fazlı fırçasız, çıkık kutup
  • Sargı sıcaklık detektörleri
  • Sabit mıknatıs
  • NEMA standart delik modeli
  • Form Sargı
  • Sağ taraf uzatma terminali kutusu, bara bağlantıları, üste monte, alt kablo girişi
  • H Sınıfı yalıtım, 40 C ortam sıcaklığında F Sınıfı sıcaklık yükselmesi (105 C birincil/130 C yedek)
  • Yoğuşma önleyici alan ısıtıcı
  • 6 Uç

Regülatör Sistemi
  • ADEM III

Yayın
  • İngilizce

Montaj Sistemi
  • Titreşim önleyici kauçuk takozlar (takılmamış halde teslim edilir)
  • Raylar - motor/alternatör/radyatör montaj tertibatı

Marş / Şarj Sistemi
  • 45 Amper şarj alternatörü
  • Akü, akü rafı ve kablolar
  • Akü bağlantı kesme anahtarı
  • 24 volt elektrikli marş motoru

Genel
  • Volan ve volan muhafazası-SAE No. 00
  • Boya: Çok parlak siyah raylı ve radyatörlü Caterpillar (Sarı)
  • SAE standart döndürme
  • Sağdan servis

3516E (60 Hz) İsteğe Bağlı Donanımlar

Hava Girişi Sistemi
  • Uzak hava giriş adaptörleri
  • Hava girişi koruması
  • Ağır hizmet tipi hava filtreleri
  • Çift elemanlı hava filtresi

Çıkış Şalterleri
  • Kablo giriş seçenekleri
  • 1.600, 2.000, 2.500, 3.000, 4.000, 5.000 Amper, 3 Kutuplu, UL-%100 Sınıfı Devre Kesiciler
  • Devre kesici kablo demetleri
  • 2.000, 2.500, 3.200, 4.000 ve 5.000 Amper, 3 Kutuplu, IEC Sınıfı Devre Kesiciler
  • P Frame devre kesici bağlantıları
  • Opsiyonel bara elektrik bağlantıları
  • Masterpack devre kesici bağlantıları
  • Bara bağlantıları
  • 2.000, 2.500, 3.200 ve 4.000 Amper, 4 Kutuplu, IEC Sınıfı Devre Kesiciler
  • R Frame devre kesici bağlantıları

Güç Sonlandırma
  • Devre kesiciler, IEC uyumlu

Kontrol Paneli
  • Uyarı cihazı modülleri
  • Dil seçenekleri
  • Voltaj artırma/düşürme anahtarı
  • Montaj grubu - Harici kutu klipsleri
  • PC ile izleme (Uzaktan ve yerel)
  • Uzaktan devir ayarı
  • Müşteri arayüzü seçenekleri
  • EMCP 4.3, EMCP 4.4
  • Alternatör sıcaklığını izleme
  • Yardımcı kutu
  • Yük paylaşma modülü seçenekleri
  • Tahribata karşı korumalı panel kapısı
  • Topraklama

Soğutma Sistemi
  • Genleşme depoları
  • Anahtarlı su seviyesi göstergeleri
  • Opsiyonel Serpantin radyatörler
  • Opsiyonel ATAAC radyatörler

Egzoz Sistemi
  • Esnek bağlantılar
  • Flanşlar
  • Dirsekler
  • Susturucular
  • Y Adaptörler
  • Flanş ve egzoz bağlantıları

Yakıt Sistemi
  • Çift katlı yakıt filtreleri
  • Ana yakıt filtreleri

Alternatörler ve eklentiler
  • Alternatör hava filtreleri
  • Ana yakıt filtreleri
  • Akım farkı transformatörleri - 8,7 ve 15 kV sınıfı

Göstergeler
  • Yüksek sıcaklık ölçer ve ısıl çiftler

Yağlama Sistemi
  • Elektrikli ön yağlama pompası
  • Standart karterde yağlama yağı
  • Yağ seviyesi regülatörü
  • Manuel ön yağlama pompası

Montaj Sistemi
  • Yaylı tip titreşim yalıtıcıları
  • Disk tipi düşük verimli Yalıtıcılar
  • IBC sismik titreşim yalıtıcıları, NORAD

Elektrik Bağlantıları
  • Nötr topraklama bağlantıları
  • 2.700 ve 3.000 Şasi
  • Topraklama grupları

Özel Testler/Raporlar
  • Alternatör seti tüketim testi
  • Burulma titreşimi analizi
  • Standart motor test şarjı
  • Yakıt tüketim testi
  • IBC sertifikaları
  • 0,8 güç faktöründe PGS test raporu
  • 1,0 güç faktöründe PGS test raporu
  • Alternatör seti test raporu

Marş / Şarj Sistemi
  • Marş motoru kapakları
  • Havalı marş motorları
  • Motor marş grubu
  • Hava basıncı regülatörü
  • Elektrikli marş motorları
  • Gömlek suyu ısıtma cihazı
  • 10, 20, 35 ve 50 Amper akü şarj cihazları
  • 24 Volt akü seti - Kuru

Genel
  • US aid amblemi
  • Özel boya renkleri
