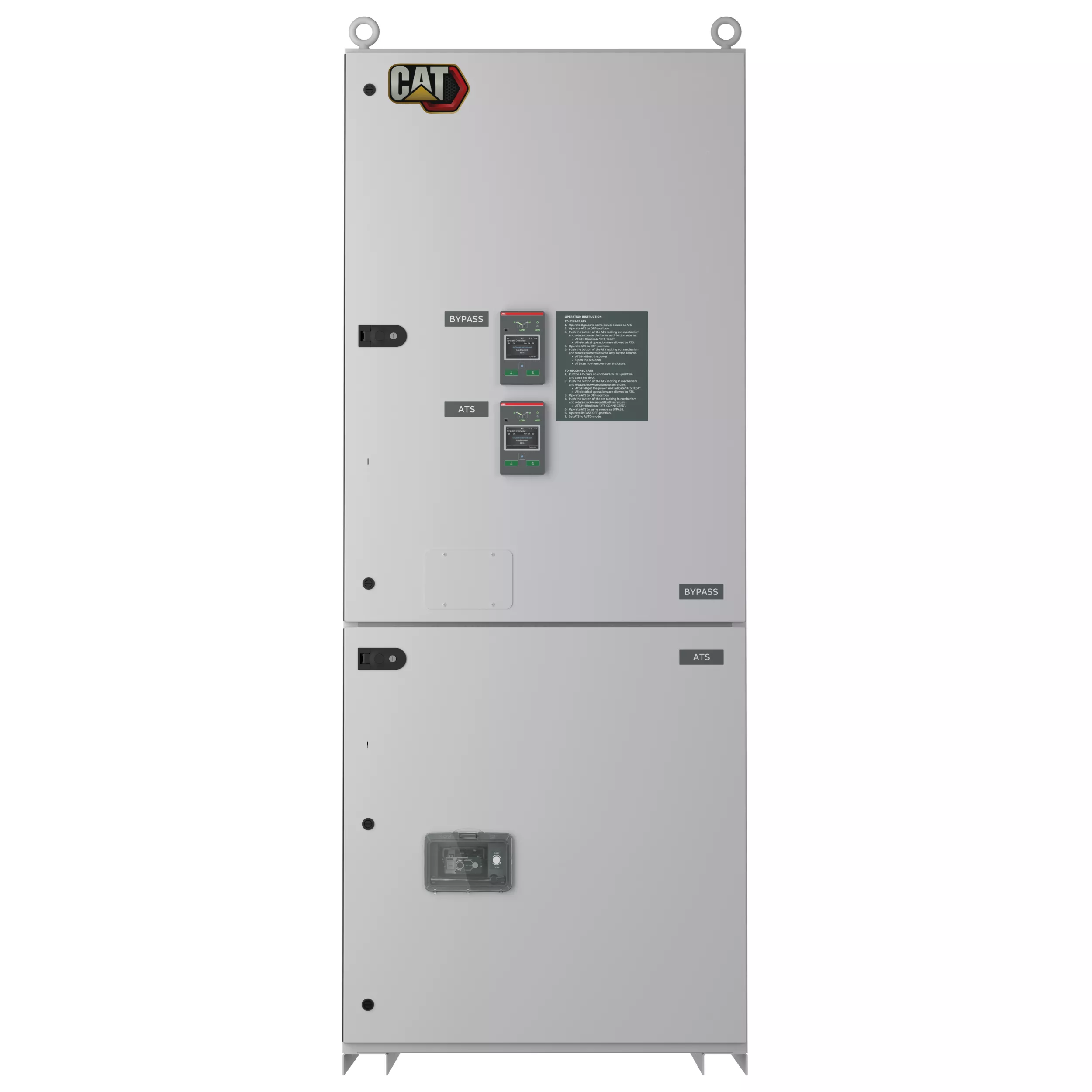

Cat® Série CBS

Cat® Série CBS ATS TruOne – TruControl

Consulte o Preço Encontrar Revendedor

Especificações-chave

Faixa de Classificação
100 - 3.000 A
100 - 3.000 A
Tipo de Transferência
Transição Aberta (CBS), Transição Retardada (CBSD), Transição Fechada (CBSCT), com Isolação da Derivação
Transição Aberta (CBS), Transição Retardada (CBSD), Transição Fechada (CBSCT), com Isolação da Derivação
Tipo de Interruptor
Contator
Contator

Visão Geral

Cat® Série CBS

A ATS Série CBS – Transição Aberta, Transição Retardada (CBSD), Transição Fechada (CBSCT), ATS com Isolação da Derivação é equipada com uma HMI intuitiva com tela sensível ao toque colorida e é compatível com o software Ekip Connect para comissionamento e operação.

A Série CBS possui uma variedade de funções programáveis padrão e foi criada para alto desempenho e serviço, com mitigação proativa de interrupção de energia que monitora a temperatura e a integridade dos contatos. Comutação rápida e sem tensões de linha conectadas na porta oferecem segurança avançada.

Vantagens

Unidade HMI, tela sensível ao toque colorida tipo CBS com módulo de Programação Ekip

Monitoramento de desgaste dos contatos, incluindo status em tempo real e fim de vida útil previsto do contato

Segurança avançada com comutação rápida (inferior a 50 ms) e sem tensões de linha conectadas na porta

Recursos em um Instante

Exibição 1-6 de 4

Cat

Recursos do Produto


  • Segurança avançada com comutação mais rápida e sem tensões de linha conectadas na porta
    •
  • Detecção de tensão e frequência de ambas as fontes e da carga
    •
  • Porta USB para configurações de upload/download
    •
  • Conexão Bluetooth disponível e capacidades de comunicação aprimoradas
    •
  • HMI com tela sensível ao toque colorida protegida por senha
    •
  • Menu e botão de ajuda integrados
    •
  • Cinco pacotes programados e E/S
    •
  • Monitoramento de desgaste dos contatos, incluindo status em tempo real e fim de vida útil previsto do contato
    •
  • Resposta rápida do controlador para recuperação de interrupção de energia e comutação rápida (inferior a 50 ms)
Cat

Painel de Controle


  •
    •
  • TruOne L4 – HMI com tela sensível ao toque colorida compatível com o software Ekip Connect, com funções programáveis padrão e E/S, além de resposta rápida do controlador para recuperação em caso de interrupção de energia e comutação rápida (inferior a 50 ms).
Cat

Funções


  • Alarme e proteção contra corrente alta
    •
  • Ampla faixa de 200 - 480 V com configuração automática dos ajustes do sistema para a faixa de 100 – 1.200 A
    •
  • Altas classificações suportáveis e de fechamento (WCR, Withstand and Closing Ratings) com base em tempo
    •
  • Classificações suportáveis em curto prazo em todas as estruturas (modelos CBS, CBSD e CBSCT)
Cat

Padrões


  •
    •
  • UL 1008, NFPA 70, 99, 101 e 110
    •
  •
    •
  • NEMA ICS 10
    •
  •
    •
  • cUL
    •
  •
    •
  • Emissões conduzidas e irradiadas - CISPR 11:2009, Classe A
    •
  •
    •
  • Teste de imunidade contra ESD – IEC/EN 61000-4-2 Classe B
    •
  •
    •
  • RF irradiada, teste de imunidade do campo eletromagnético – IEC/EN 61000-4-3 10 V/m
    •
  •
    •
  • Teste de imunidade a surtos/transiente elétrica rápida – IEC/EN 61000-4-4
    •
  •
    •
  • Teste de imunidade a surtos – IEC/EN 61000-4-5 0,5 a 2 kV
    •
  •
    •
  • Teste de imunidade conduzido – IEC/EN 61000-4-6
    •
  •
    •
  • Imunidade de oscilações de tensão e interrupção – IEC/EN 61000-4-11
    •
  •
    •
  • Teste de imunidade de tensão harmônica – IEC/EN 6100-4-13
Especificações Equipamento Padrão Equipamento Opcional

Especificações de Produto para Cat® Série CBS

Baixar Imprimir
Faixa de Classificação 100 - 3.000 A 100 - 3.000 A
Tipo de Transferência Transição Aberta (CBS), Transição Retardada (CBSD), Transição Fechada (CBSCT), com Isolação da Derivação Transição Aberta (CBS), Transição Retardada (CBSD), Transição Fechada (CBSCT), com Isolação da Derivação
Tipo de Interruptor Contator Contator
Nós do produto UL: Transição aberta de 100 – 3.000 A, Transição retardada de 100 – 3.000 A, Transição fechada de 1.000 – 3.000 A UL: Transição aberta de 100 – 3.000 A, Transição retardada de 100 – 3.000 A, Transição fechada de 1.000 – 3.000 A
Frequência e Tensão Nominal 200 - 480 VAC, 50/60 Hz 200 - 480 VAC, 50/60 Hz
Sistema de fases Monofásico e Trifásico Monofásico e Trifásico
Número de polos 2, 3 e 4 2, 3 e 4
Configuração de neutro Neutro sólido, Neutro comutado, Neutro sobreposto (100 – 1.200 A somente) Neutro sólido, Neutro comutado, Neutro sobreposto (100 – 1.200 A somente)
Tipo de produto Transição aberta (I-II), Transição Retardada (I-O-II), Transição fechada (I-O-II) Transição aberta (I-II), Transição Retardada (I-O-II), Transição fechada (I-O-II)

Cat® Série CBS Equipamento Padrão

Imprimir

Controlar

  • Tela sensível ao toque colorida
  • Classificações de tensão e frequência: Aceleração e Oscilação
  • Configurações de Atraso de Tempo: Neutralização momentânea, Transferência, Parada do gerador, Descentralização (Tipo de Transição Retardada), Pré-transferência, Pós-transferência, Pré-sinalização de Elevador, Pós-sinalização de Elevador e Escoamento de carga.
  • Detecções de falha na fonte: Sem Tensão, Sobretensão/Subtensão, Ausência de fase, Desequilíbrio de tensão, Frequência inválida e Sequência de fase incorreta

Outras Características

  • Indicações de LED para ATS, status S1 e S2
  • Entradas/saídas digitais programáveis
  • Configuração automática (tensão, frequência, sistema de fases)
  • Prioridade da fonte (Fonte 1/2, Sem prioridade)
  • Nova transferência manual
  • Monitor em fase (verificação de sincronia)
  • Exercitando o grupo gerador: com carga, sem carga
  • Módulo do medidor de potência embutido
  • Escoamento de carga
  • Relógio de tempo real
  • Registro de eventos
  • Manutenção preditiva
  • Medição de harmônicos de tensão e corrente

Acessórios

  • Contatos auxiliares para indicação da posição
  • Módulos de entrada/saída digitais (programados de fábrica)
  • Módulo de alimentação auxiliar de 12 a 24 VCC para controladores
  • Módulos de comunicação

Recurso de conectividade

  • RTU Modbus (RS-485)
  • Modbus/TCP
  • DP Profibus
  • ProfiNet Sim
  • DeviceNet
  • IP Ethernet

Aplicações

  • Utilitário – Utilitário
  • Utilitário – Gerador

Classificações suportáveis de curto-circuito da UL

  • WKR do disjunto coordenado
  • WCR com base em tempo
  • Classificações em curto prazo

Cat® Série CBS Equipamento Opcional

Imprimir

Opções

  • Opções não disponíveis
