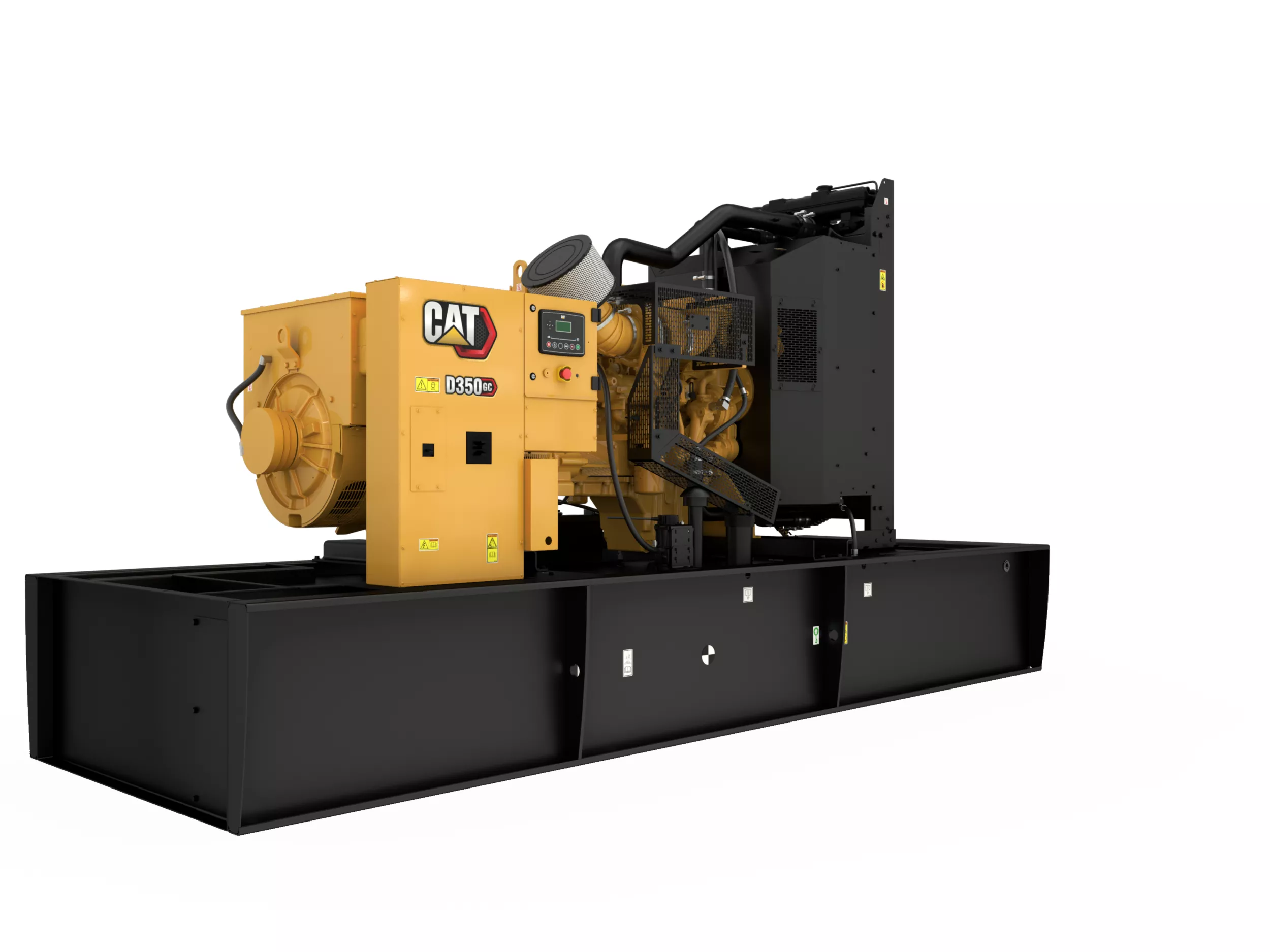

Grupos Geradores Diesel D350 GC

Consulte o Preço Encontrar Revendedor

Especificações-chave

Classificação Máxima
350 ekW
350 ekW
Classificação Mínima
350 ekW
350 ekW
Estratégia de Emissões/Combustível
Emergência Estacionária do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA
Emergência Estacionária do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA

Visão Geral

Grupo Gerador Diesel de 350 ekW

Os grupos geradores diesel D350 GC foram desenvolvidos para atender às suas aplicações de standby. Produzindo energia confiável de 350 ekW a 60 Hz, cada grupo gerador foi projetado para atender aos requisitos de resposta transiente da ISO 8528-5 e aceita 100% da carga nominal em uma única etapa. Todos os grupos geradores D350 GC foram feitos para os padrões de emissões de Emergência Estacionária (Tier 3) do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA.

Vantagens

Economiza até 33% Espaço Instalado

Exige menos espaço para instalação; deixa mais espaço para suas operações em andamento

Pesa até 19% Menos

Manuseio mais fácil, menos reforço estrutural necessário para suportar o peso do grupo gerador

Padrão 105 °C Aumento de Temperatura do Alternador

Atende a quase todas as especificações; garante uma vida útil longa do alternador

Especificações de Produto para D350 GC

Classificação Máxima 350 ekW 350 ekW
Classificação Mínima 350 ekW 350 ekW
Estratégia de Emissões/Combustível Emergência Estacionária do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA Emergência Estacionária do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA
Tensão 480 a 600 Volts 480 a 600 Volts
Frequência 60 Hz 60 Hz
Velocidade 1.800 rpm 1.800 rpm
Ciclo de Operação Standby Standby
Modelo do Motor Cat® C13 Em linha 6, diesel de 4 ciclos Cat® C13 Em linha 6, diesel de 4 ciclos
Diâmetro Interno 5.1 pol 130 mm
Curso 6.2 pol 157 mm
Deslocamento 763 pol³ 12.5 B
Taxa de Compressão 16.3:1 16.3:1
Aspiração Turboalimentado e Pós-arrefecido Ar-Ar Turboalimentado e Pós-arrefecido Ar-Ar
Sistema de Combustível MEUI MEUI
Tipo de Governador ADEM™A4 ADEM™A4
Comprimento - Máximo 182.8 pol 4625 mm
Largura - Máxima 64.2 pol 1630 mm
Altura - Mínima 80.3 pol 2039 mm
Altura - Máxima 96.7 pol 2456 mm
Peso Seco - Grupo Gerador (mínimo) 6929.1 lb 3143 kg
Peso Seco - Grupo Gerador (máximo) 7255.4 lb 3291 kg

D350 GC Equipamento Padrão

Sistema de Entrada de Ar

  • Turbocompressor
  • Colmeia do pós-resfriador
  • Filtro de ar - Sem Recipiente, Descartável

Painel de Controle

  • GCCP 1.2

Sistema de Arrefecimento

  • Visor de nível do radiador
  • Ventilador e comando do ventilador com protetores
  • Radiador, Conjunto montado.
  • Válvula de drenagem do líquido arrefecedor.
  • Termostatos e alojamento.
  • Bomba da camisa de água, movida a engrenagem, centrífuga

Sistema de Escape

  • Coletor de escape; seco

Sistema de Combustível

  • Base de Tanque Integral, 24 horas, UL142
  • Bomba de transferência do combustível do motor
  • Filtro primário do combustível com separador de água integral e filtro secundário, rosqueado
  • Arrefecedor de combustível
  • Bomba de escorva do combustível

Grupo Gerador

  • Sistema completo projetado e construído na fábrica com certificação ISO 9001:2000
  • Todos os dispositivos de proteção e funções de controle são simulados e verificados.
  • Testado de fábrica de acordo com as especificações de projeto em condições de plena carga

Geradores e Acessórios para Geradores

  • 6 condutores
  • Sem escova, 2/3 de inclinação autoexcitada (600 V usam Excitação Interna)
  • Caixa do Terminal, Revestimento IP22 THS, Entrada de Cabo Inferior
  • Proteção contra vento padrão para ambientes não hostis com umidade relativa de 95%
  • Proteção IP23
  • Regulador de tensão (detecção monofásica)
  • Fácil acesso a AVR e terminais
  • Isolamento, Classe H

Sistema Regente

  • Governador Eletrônico Cat (ADEM A4)

Sistema de Lubrificação

  • Dreno do óleo com válvula.
  • Óleo de Lubrificação, CK-4 (100W-30)
  • Filtro de óleo rosqueado.
  • Arrefecedor de óleo
  • Bocal de enchimento de óleo e vareta de nível.
  • Descarte de vapores para a frente do radiador.
  • Reservatório do óleo raso.

Sistema de Montagem

  • Isolantes de vibração lineares cativos entre a base e o gerador do motor
  • Inclui dispositivos de levantamento e pontos de terminação para tubulações de líquido arrefecedor e de dreno de óleo lubrificante

Proteção

  • Desligamento de Segurança - Temperatura alta da água
  • Desligamento de Segurança - Baixa Pressão do Óleo
  • Desligamento de Segurança - Sobrevelocidade

Sistema de Partida/Carga

  • Motor de partida elétrica de 24 volts.
  • Alternador de carga de 24 V, 45 A.

Geral

  • Amortecedor de vibração.
  • Catálogo de Peças
  • Olhais de Levantamento

D350 GC Equipamento Opcional

Sistema de Entrada de Ar

  • Filtro de Ar (Descartável Sem Recipiente)

Bases, Montagem e Tanques de Combustível

  • Base Ampla - Estrado
  • Válvula de Prevenção de Enchimento Excessivo
  • Retenção de Derramamento de 5 galões
  • Tubulação de Abastecimento do Tanque de Combustível e Tampa Travável
  • Base de Tanque Integral, 24 horas, UL142
  • Alarme Audiovisual de Combustível (@90% do Nível de Combustível)

Disjuntor

  • 1200A LS/I
  • 800A LSI
  • 400A LS/I
  • Contatos Auxiliares
  • 600A LS/I
  • 600A LSI
  • 1200A LSI
  • 400A LSI
  • 800A LS/I

Sistema de Controle

  • Contatos de Volt Livre
  • Relé de Falha de Aterramento
  • Grupo de Alarme Sonoro
  • Liberação por Torção, Botão Vermelho de Parada de Emergência
  • 20A GFCI (Interruptor do Circuito contra Falha de Aterramento, Ground Fault Circuit Interrupter)
  • Centro de Carga de 100 A
  • Hardware de Monitoramento Remoto do Product Link
  • Anunciador de 16 luzes NFPA 99/110

Compartimentos

  • Parada de Emergência
  • Compartimento com Isolamento Acústico de Nível 2
  • Luzes CA e CC de Origem

Sistema de Escape

  • Conexão de Escape Flexível
  • Silenciador de 8" - Atenuação de 25 dBA
  • Protetores do Coletor e do Turbocompressor

Gerador

  • Aquecedor de Enrolamento
  • Gerador do Ímã Permanente

Sistema de Partida

  • Carregador de Bateria (Certificação UL)
  • Aquecedor da Camisa de água do Motor
  • Conjunto de Bateria Padrão: 1.000 CCA, 90 A/h.
  • Conjunto de bateria Extragrande, 1.400 CCA, 200 A/h.

Disjuntores

  • Contatos auxiliares do disjuntor (IEC)
  • Disjuntor de 4 Polos (100% classificado pela IEC) - Motorizado
  • Disparo em derivação para disjuntor IEC

Geral

  • Cobertura Estendida de Manutenção
  • Certificação UL2200
  • Certificação CSA
  • Relatório de Teste do Gerador

Sistema de Partida/Carga

  • Aquecedor da água da camisa
  • Interruptor de desconexão da bateria
