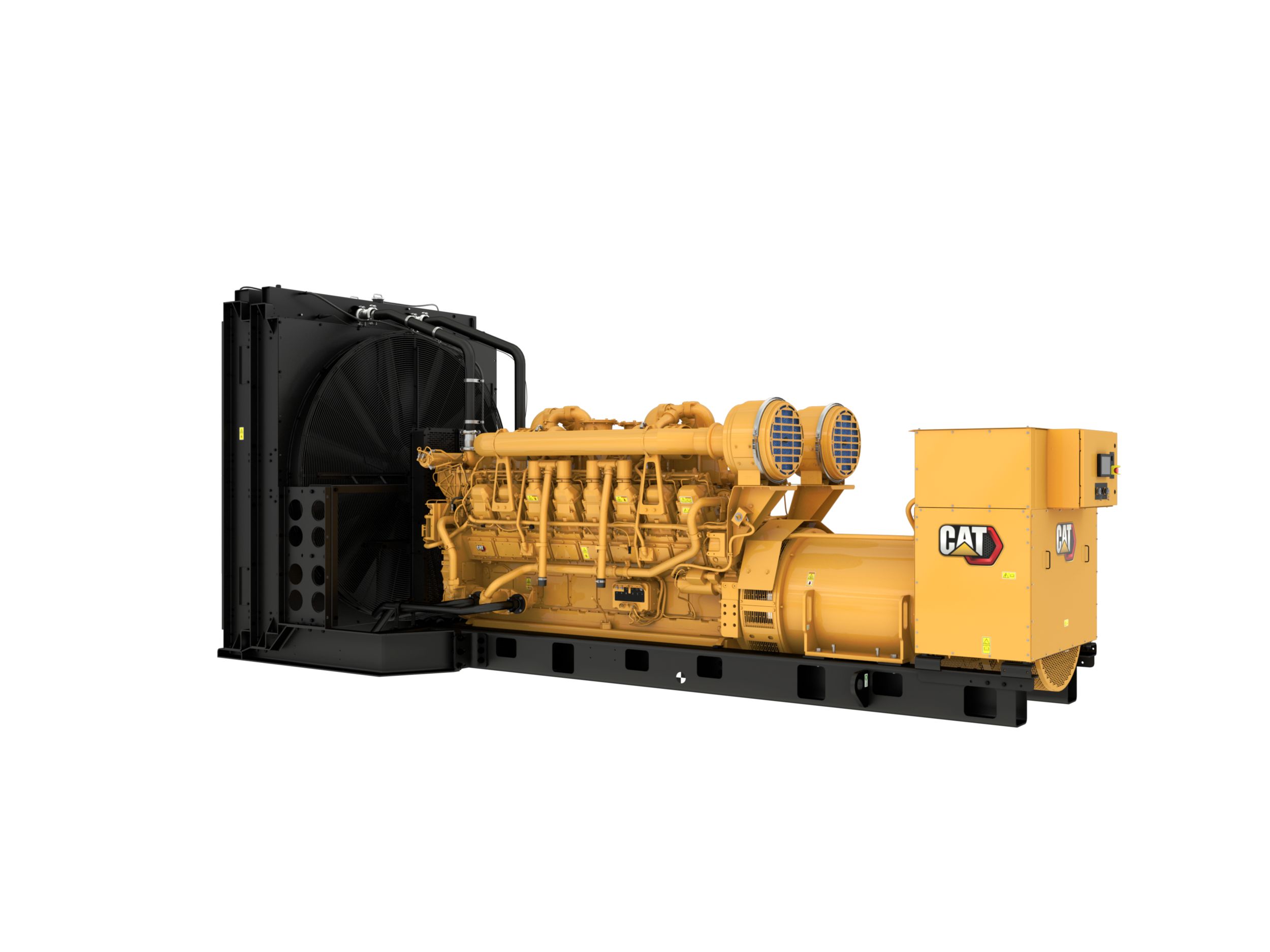

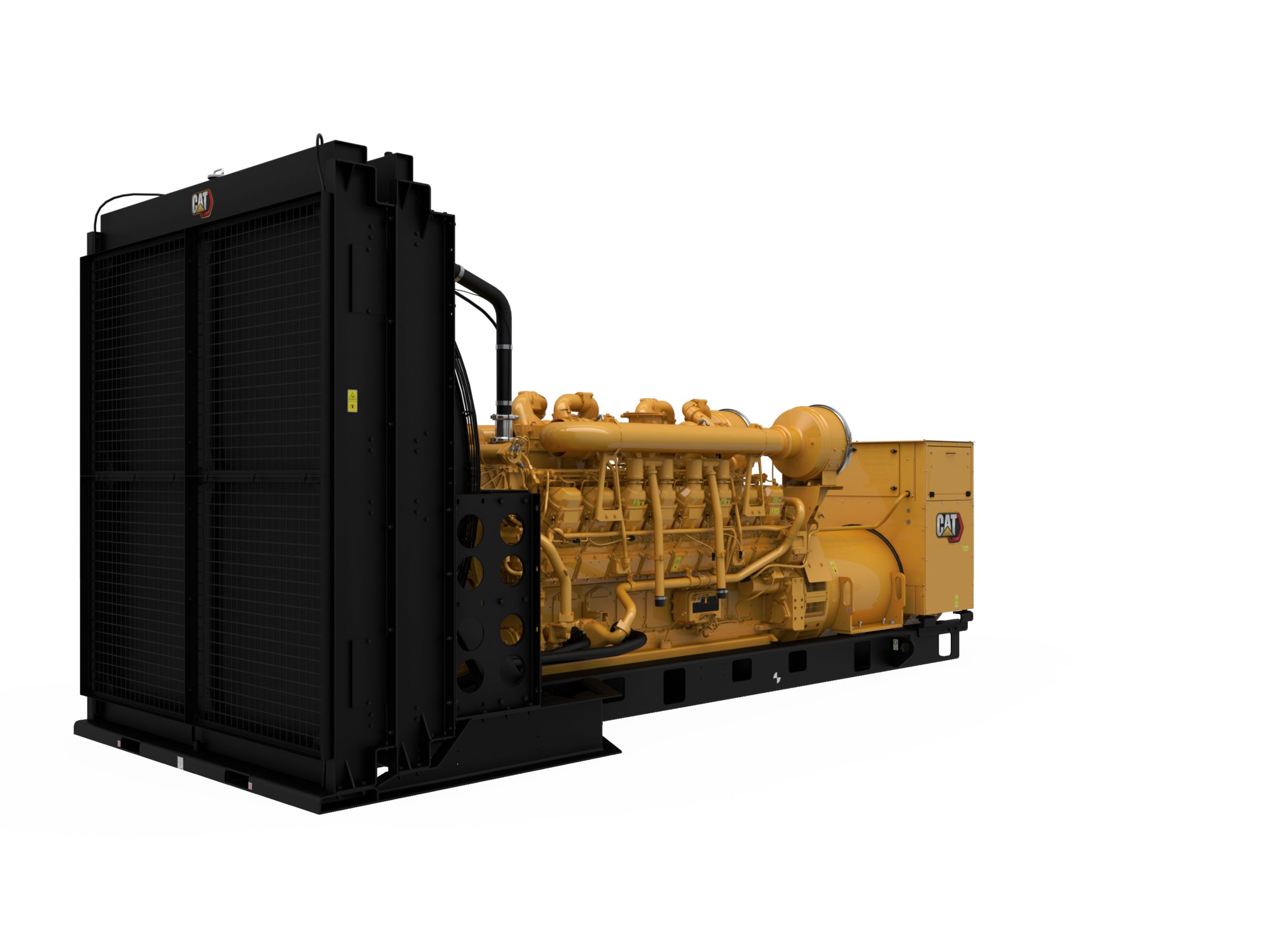

Diesel-Stromaggregate 3516B (60 Hz) Dieselstromaggregate von 1640 bis 2250 kW

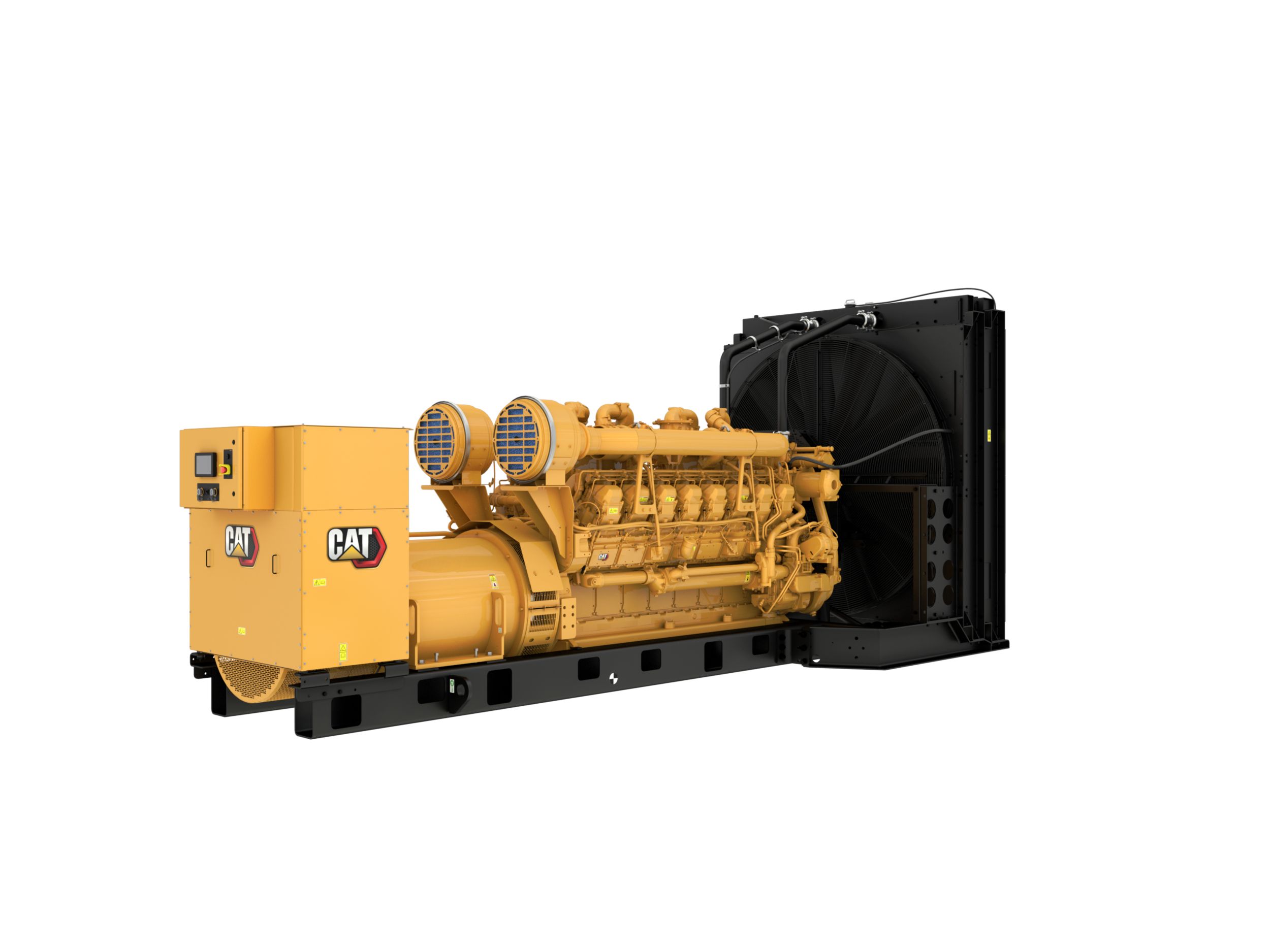

3516B (60 Hz)

Funktionen auf einen Blick

Cat-Stromaggregat
Cat-Dieselmotor
Drehstromgenerator SR5
Schalttafel EMCP 4
Kühlsystem
Zulassungen
Eine sichere, zentrale Quelle
Weltweite Produktunterstützung

Produktspezifikationen für 3516B (60 Hz)

Technische Daten des Stromaggregats

Technische Daten des Motors

Abmessungen des Stromaggregats

3516B (60 Hz) Standardausrüstung

Ansaugsystem

  • Luftfilter, Ein-Element-Topffilter

Kühlung

  • Gehäusemontierter Kühler

Abgas

  • Ausgang Auslassflansch

Kraftstoff

  • Kraftstoffhauptfilter mit integriertem Wasserabscheider
  • Sekundär-Kraftstofffilter
  • Kraftstoffentlüftungspumpe

Generator

  • Schutzart IP23
  • Für Leistungs- und Ausgabeanforderungen von Cat-Motoren ausgelegt

Abschlusswiderstand

  • Sammelschiene

Bedienkonsole

  • Stromaggregat-Steuergerät EMCP 4

Allgemeines

  • Lackierung – Caterpillar Yellow, ausschließlich Träger und Kühler (schwarzglänzend)

Schalttafeln

  • Drehzahleinstellung
  • Alarmtext/Ereignisbeschreibungen
  • Stromaggregatpakete beinhalten Spannungsregler von Caterpillar
  • Auto-Start/Stopp-Regelung
  • 24-V-DC-Betrieb
  • EMCP 4.2B
  • Am Generator montiert – nach hinten ausgerichtet
  • Bedienelemente:
  • Umgebungsfest abgedichtete Vorderseite
  • Motorabkühlzeitgeber
  • Notstopptastschalter
  • Begrenzer und Erregerdiodenüberwacher
  • Motoranlasszyklus
  • Leuchtenprüfung
  • Alarmquittierung
  • Anpassbare Bildschirme
  • SPS-Funktionalität
  • Lasthistogrammfunktion
  • 0 Leistungsgetreue RMS-Wechselstrommessung, 3-phasig, Genauigkeit +/-2 %
  • Betriebsstunden
  • Digitalanzeige für:
  • Volt, Gleichstrom
  • Drehzahl
  • Kühlmitteltemperatur
  • A (pro Phase und Durchschnitt)
  • Öldruck (psi, kPa oder bar)
  • Volt (L-L und L-N)
  • Frequenz (Hz)
  • Leistungsfaktor (je Phase und Durchschnitt)
  • kW (je Phase, durchschnittlich und prozentual)
  • Hohe Kühlmitteltemperatur
  • Niedriger Öldruck
  • Warnung/Abschaltung mit üblicher LED-Anzeige für Abschaltung für 01.10.2018:
  • kVar (pro Phase, durchschnittlich und prozentual)
  • kVA (pro Phase, durchschnittlich und prozentual)
  • kVar (pro Phase, durchschnittlich und prozentual)
  • Not-Aus
  • Überdrehzahl
  • Motor startet nicht (Startzeitüberschreitung)
  • Programmierbare Schutzrelaisfunktionen:
  • Niedrige Kühlmitteltemperatur
  • Generatorphasenfolge
  • Niedriger Kühlmittelstand
  • 1 programmierbare Digitalausgänge
  • Schmierölpumpe, Zahnradpumpe
  • Batteriehauptschalter
  • Caterpillar Yellow mit Trägern und Kühler schwarzglänzend
  • Isolierung NEMA-Klasse H, Temperaturanstieg Klasse H bei 40 °C Umgebungstemperatur (125 °C Hauptstrom/150 °C Notstrom)
  • Mittelspannung: Formgewickelt – Permanentmagnet – Wicklungstemperaturfühler – Isolierung NEMA-Klasse H – Temperaturanstieg Klasse H bei 40 °C Umgebungstemperatur (125 °C Hauptstrom/150 °C Notstrom) – Sammelschienenverbindungen, montiert oben Mitte, Kabeleingang oben – Bohrbild gemäß NEMA-Norm
  • Entdunster
  • Permanentmagnet
  • Isolierung NEMA-Klasse H, Temperaturanstieg Klasse H bei 40 °C Umgebungstemperatur (125 °C Hauptstrom/150 °C Notstrom)
  • Permanentmagnet
  • Bohrbild gemäß NEMA-Norm
  • Blindleistung rückwärts (kVar) (32 RV)
  • Über-/Unterspannung (27/59)
  • Isolierung NEMA-Klasse H, Temperaturanstieg Klasse H bei 40 °C Umgebungstemperatur (125 °C Hauptstrom/150 °C Notstrom)
  • Permanentmagnet
  • Isolierung Klasse H, Temperaturanstieg Klasse F bei 40 °C Umgebungstemperatur (105C Hauptstrom/130C Notstrom)
  • Permanentmagnet
  • Linksdrehend
  • Interne Erregung
  • Flexible Kraftstoffleitungen – lose beigepackt
  • IVR beinhaltet induktive Spannungsstatik, 3-Phasen-Spannungserfassung, kVar-/Leistungsfaktor-Steuerung, RFI-Entstörung, Min/Max-Erreger
  • Sammelschienenverbindungen, Erweiterungskasten rechte Seite, Kabeleingang unten
  • Mittlere Spannung:
  • Kommunikation:
  • Bohrbild gemäß NEMA-Norm
  • Schmieröl
  • Ölablassleitungen und Ventil
  • 3-phasig, bürstenlos, ausgeprägter Pol
  • Elektrischer Starter, 24 V
  • 6 frei programmierbare Digitaleingänge
  • Trockener Abgaskrümmer
  • Zusatzmodul Datenverbindung
  • ADEM A3
  • Formgewickelt
  • ATAAC – 3516E-Paket – Kühler ab Werk installiert
  • Sammelschienenverbindungen, montiert oben Mitte, Kabeleingang oben
  • Hochspannung:
  • 4 programmierbare Relais-Ausgänge (Form A)
  • Stillstandheizung gegen Kondensation
  • Isolierung NEMA-Klasse H, Temperaturanstieg Klasse H bei 40 °C Umgebungstemperatur (125 °C Hauptstrom/150 °C Notstrom)
  • Bedienelemente: Drehzahleinstellung – Auto-Start/Stopp-Regelung – Motorabkühlzeitgeber – Motoranlasszyklus – Alarmquittierung – Leuchtenprüfung – Lasthistogrammfunktion – SPS-Funktionalität – anpassbare Bildschirme – 0-leistungsgetreue RMS-Wechselstrommessung, 3-phasig, Genauigkeit +/-2 %
  • Bohrbild gemäß NEMA-Norm
  • Batterieladegenerator, 45 A
  • 3 analoge Eingänge
  • Wildgewickelt
  • Schwingungsdämpfungselemente (lose beigepackt)
  • Cat Connect
  • Ölfilter, Öleinfüllstutzen und Messstab
  • Träger – Motor-/Generator-/Kühlerbefestigung
  • Kundenspezifische Datenverbindung (Modbus RTU)
  • Schwungrad und Schwungradgehäuse – SAE-Nr. 00
  • Englisch
  • Sammelschienenverbindungen, Erweiterungskasten rechte Seite, Kabeleingang unten
  • Serielles Meldemodul Datenverbindung
  • Integrierter Schmierölkühler
  • Standard-PGS-Zertifizierung enthalten
  • Wicklungstemperaturfühler
  • 1 programmierbare Relais-Ausgänge (Form C)
  • Rückwärtsleistung (kW) (32)
  • Formgewickelt – Permanentmagnet
  • Wartung rechte Seite
  • Überstrom (50/51)
  • 6 Leiter
  • Auslass/Auslässe mit Flansch
  • Niederspannung:
  • Anzahl der E/A variiert je nach ausgewählten Optionen:
  • Batterie und Batteriegestell mit Kabeln
  • Über-/Unterfrequenz (jeweils 81)
  • Kraftstoffkühler; nicht in Aggregaten ohne Kühler enthalten
  • Sammelschienenverbindungen, Erweiterungskasten rechte Seite, Kabeleingang unten
  • Schwingungsdämpfungselemente aus Gummi (lose beigepackt)
  • Bohrbild gemäß NEMA-Norm

3516B (60 Hz) Sonderausrüstung

Steuerung

  • EMCP 4.3, EMCP 4.4

Ansaugsystem

  • Ein-Element-Filter
  • Zwei-Elemente-Luftfilter

Abgas

  • Schalldämpfer

Generator

  • Permanentmagneterregung (PMG, Permanent Magnet Excited)
  • Interne Erregung (IE, internal excitation)
  • Antikondensationsheizung
  • Generatoren in Übergrößen und des Premium-Sortiments

Kühlsystem

  • Anzeigen Wasserfüllstandschalter
  • Kühler für Standardumgebungstemperaturen
  • Kühlmittel
  • Luftgekühlter Ladeluftkühler (ATAAC, Air-to-Air Aftercooler) für Standardumgebungstemperaturen
  • Optional luftgekühlter Ladeluftkühler (ATAAC, Air-to-Air Aftercooler) montiert
  • Lufteinlassschutz, einschließlich Magnetschalter zur Saugrohrklappenabstellung
  • Optional montierter Kühler

Abschlusswiderstand

  • Schutzschalter, IEC-konform
  • Schutzschalter mit UL-Zulassung

Schalttafeln

  • Überwachung und Schutz der Generatortemperatur
  • Fernüberwachungssoftware
  • Lastabgabemodule
  • Digitales Eingabe-/Ausgabemodul

Abgassystem

  • Abgassystem – Versatz
  • Flansche
  • Winkelstücke
  • Y-Adapter
  • Flansch- und Auspuff-Spreizstücke
  • Teile für saubere Emissionen
  • Schalldämpfer
  • Flexible Anschlüsse

Kraftstoffsystem

  • Kraftstoffhauptfilter

Allgemeines

  • Sonderlackierung
  • US AID-Emblem
  • Seismische Zertifizierung für geltende Bauvorschriften: IBC 2000, IBC 2003, IBC 2006, IBC 2009, CBC 2007
  • EEC-Konformitätserklärung
  • Kraftstofftanks, integriert und im Sockel
  • Gehäuse: schallgedämmt, Wetterschutzhaube
  • Kraftstofftanks, integriert und im Sockel mit UL-Zertifizierung und zwei Wänden
  • Erfüllungszertifikat der EU-Standards (CE)
  • Die folgenden Optionen basieren auf einer regionalen Produktkonfiguration:
  • Automatische Umschalter (ATS, Automatic Transfer Switches)
  • UL 2200-konform

Befestigung

  • Gummi-Schwingungsdämpfungselemente
  • Schwingungsdämpfer, Federtyp
  • Isolatoren entsprechend IBC

Generatoren und Anbaugeräte

  • Generatorumrüstungen IE zu PM
  • 380, 440, 480, 600 Volt, 3-phasig, 1800/min, RW, PM, Anzahl Leiter = 6, Teilung = 0,6667 – 1600er-Rahmen
  • 380, 440, 480, 600 Volt, 3-phasig, 1800/min, RW, IE, Anzahl Leiter = 6, Teilung = 0,6667 – 1600er-Rahmen
  • 380, 416, 440, 480, 600, 2400, 4160 Volt, 3-phasig, 1800/min, RW, PM, Anzahl Leiter = 6, Teilung = 0,6667 – 1600er- und 1800er-Rahmen
  • Lichtmaschine – Luftfilter
  • Stillstandheizung

Instrumente

  • Pyrometer und Thermoelemente

Schmiersystem

  • Vorschmierpumpengruppen
  • Ölstandregler
  • Schmieröl

Anlassen/Laden

  • Batterieladegeräte
  • Druckluftstartanlage mit Bedienelementen und Schalldämpfer
  • HD-Startsystem
  • Übergroße Batterien
  • Batterieladegenerator

Kurbelgehäuse-Systeme

  • Kurbelgehäuseschutzgruppe: Keine Explosionsschutzventile; Explosionsschutzventile
  • Kurbelgehäuseentlüftungssystem

Montagesystem

  • Schwingungsdämpfer, Federtyp
  • IBC-Schwingungsisolatoren
  • Isolatoren mit niedrigem Wirkungsgrad, scheibenförmig

Stromanschlüsse

  • Anschlüsse Neutralleiter
  • Mittelsäulensammelschienen
  • Rechte, linke und hintere Stromanschlüsse
  • Erdungsgruppen

Spezielle Tests/Berichte

  • Standardmotor-Testladung
  • IBC-Zulassung
  • Ausrüstungspaketetests: PGS-Prüfbericht bei Leistungsfaktoren von 1,0 und 0,8
  • Stromaggregat-Testbericht
  • CSA-Zertifizierung
  • Torsionsschwingungsanalyseberichte (TVA, Torsional Vibration Analysis)
  • Kraftstoffverbrauchsprüfung

Start-/Batterieladesystem

  • Kühlwasservorwärmer
