Pengisi Daya Peralatan Bergerak MEC500

Minta Penawaran Temukan Dealer

Spesifikasi Utama

Daya Tetapan (Input AC): 500 kW; 500 kW

Kisaran Tegangan (Input AC): 400-660 VAC; 400-660 VAC

Kisaran Frekuensi: 50 atau 60 Hz; 50 atau 60 Hz

MEC500
Ubah Model

Ikhtisar

MENGISI CEPAT. MENGISI DENGAN AMAN. MENGISI DI MANA PUN TEMPAT KERJANYA.

Pertama dari jenisnya untuk industri pertambangan, Pengisi Daya Peralatan Bergerak Cat® MEC500 adalah sistem pengisian daya cepat yang didesain untuk mengisi daya dengan cepat dan aman di mana pun dibutuhkan.

Keunggulan

Dibangun Tangguh

Ditetapkan untuk memenuhi standar IP66, semua komponen penting dilindungi dari rembesan air dan debu. Pengisi daya ini memenuhi standar ISO 2867, yang menawarkan perlindungan dari kejatuhan batu kecil.
Komponen utama dipasang pada dudukan Isolasi yang melindungi dari getaran atau aktivitas seismik.

Pengisi daya cepat

MEC 500 menawarkan Kesempatan Mengisi Daya (Opportunity Charging) berdaya tinggi dan cepat di mana pun dibutuhkan. Pengisian daya baterai ultracepat dicapai dengan menyambungkan dua unit secara paralel untuk mengisi daya LHD kurang dari 20 menit.

Mudah dibawa

Dilengkapi dengan dudukan skid yang tahan lama dan cincin forklift terpadu, pengisi daya dapat dipindahkan secara efisien ke tempat peralatan bekerja menggunakan truk derek atau fork.

Sekilas Fitur

Kemampuan Output 300-1000 Volt.
Kemampuan Output Arus 0-700 Amp
Daya hingga 500 kW.
Regenerasi daya balik ke utilitas.
Mampu mendorong tegangan untuk mengakomodasi tegangan input variabel.
Arus output dapat disesuaikan untuk berbagai jenis/teknologi baterai.
Dapat dipasang secara paralel dengan unit tambahan untuk meningkatkan kapabilitas daya.
AC:DC 3 Fase aktif ujung depan untuk kontrol daya input empat kuadran.
Output konverter DC:DC berstruktur interleave 3 fase untuk kontrol tegangan yang ketat dan arus ripple yang minimum.

Mampu diseret pada alas gesernya – atau diangkat dalam bucket atau dengan fork. Unit dapat diturunkan ke terowongan tambang menggunakan lubang pengangkatan kelas militer.
Siap untuk pemuatan dengan benturan, seismik, dan getaran tinggi – unit dipasang dengan isolasi ke dudukan skid, dan Modul Kontrol Elektronik (ECM, Electronic Control Module) juga dipasang dengan isolasi.
Dengan tetapan IP66 berdasarkan IEC standar 60529, MEC500 melindungi komponen penting dari debu dan air, termasuk bagian doghouse yang merupakan titik koneksi output dan input listrik.
Unit terintegrasi: AC ber-seal, dehumidifikasi, radiator Cat terintegrasi, dan dua kipas sesuai permintaan yang mendukung pendinginan.
Didesain untuk menahan dampak ringan dari kejatuhan batu sesuai standar ISO 2867.
Kabel pengisian daya Cat yang telah dipatenkan (tersedia dalam panjang 10 atau 15 m/33 ft atau 49 ft) berselubung logam untuk perlindungan mekanis dan listrik tambahan.
Kemampuan ketinggian antara 3600 m (11.800 ft) di atas permukaan tanah, dan 4500 m (14.700 ft) di bawah permukaan tanah.

Pengisi daya melakukan pemeriksaan resistansi isolasi dan hubung-singkat pada kabel sebelum mengalirkan arus ke output.
Jika mengisi daya Cat R1700 LHD – semua fungsi pengisian daya dapat dikelola dari keypad alat berat R1700. Penstarteran otomatis dapat dikonfigurasi untuk memulai pengisian daya setelah ada koneksi ke alat berat.
Jika mengisi daya peralatan alternatif – keypad 6 fungsi sederhana akan memulai dan menghentikan pengisi daya.
Jika konektor ditarik tanpa menekan tombol stop, pengisi daya akan melewati siklus prosedur shutdown darurat.

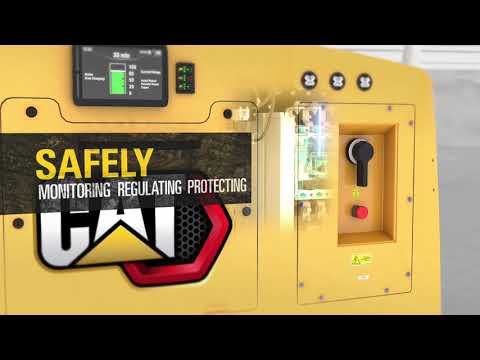

Tampilan terintegrasi pada MEC500 akan memudahkan diagnostik dan pemecahan masalah. Port pengisian daya R1700 terus-menerus memantau temperatur, tegangan, dan arus untuk mendeteksi kegagalan. Kegagalan atau kerusakan dikomunikasikan kepada operator melalui peringatan tampilan dan audio.
Sistem manajemen kendaraan berdaya baterai memberikan perintah yang diperlukan pada MEC500. Jika baterai alat berat memerlukan pengisian daya 600 Amp – MEC500 akan mengirimkan 600 Amp. Untuk kenyamanan, operator alat berat dapat memonitor siklus pengisian daya dari dalam kabin atau dari tampilan yang berada di MEC500.
Pengisi daya memiliki monitor isolasi jalur yang terintegrasi di output DC dan input AC. Jika diparalelkan dengan beberapa pengisi daya, monitor isolasi jalur akan secara otomatis berkoordinasi satu sama lain untuk memberikan proteksi kerusakan ground yang komprehensif dan tidak terputus.
Transformer isolasi diperlukan dan harus dipasang dekat dengan pengisi daya.

Spesifikasi Produk untuk MEC500

Spesifikasi Listrik

Daya Tetapan (Input AC)	500 kW 500 kW
Kisaran Tegangan (Input AC)	400-660 VAC 400-660 VAC
Kisaran Frekuensi	50 atau 60 Hz 50 atau 60 Hz
Suplai Input (Input AC)	Insulated Terra (IT) 3 Fase Insulated Terra (IT) 3 Fase
Output Tegangan	300-1000 VDC 300-1000 VDC
Arus Tetapan (Output DC)	700 Amp 700 Amp
Output Kabel - Konektor Eksklusif Cat	700 Amp 700 Amp
Output Kabel - Konektor CCS (Opsional)	200 Amp (dengan cairan opsional yang didinginkan hingga 500 Amp sedang dalam pengembangan) 200 Amp (dengan cairan opsional yang didinginkan hingga 500 Amp sedang dalam pengembangan)

Spesifikasi Termal

Kisaran Temperatur Kerja Ambien	-25° hingga +50° C (13° hingga 122° F) -25° hingga +50° C (13° hingga 122° F)
Penyimpanan	-40° hingga +80° C (-40° hingga +176° F) -40° hingga +80° C (-40° hingga +176° F)

Standar Pengisian Daya

Antarmuka Kontrol	CAN CAN
Jenis Kontrol	IEC 61851-23/24 (dengan CAN) IEC 61851-23/24 (dengan CAN)
Kepatuhan dan Keselamatan	CSA M421; UL2202 (sedang dalam pengembangan) CSA M421; UL2202 (sedang dalam pengembangan)

Bobot

MEC500	3650 lb 1656 kg
MEC500 dengan Skid Opsional	4490 lb 2037 kg

Spesifikasi Produk untuk MEC500

Unduh Cetak

Spesifikasi Listrik

Daya Tetapan (Input AC)	500 kW 500 kW
Kisaran Tegangan (Input AC)	400-660 VAC 400-660 VAC
Kisaran Frekuensi	50 atau 60 Hz 50 atau 60 Hz
Suplai Input (Input AC)	Insulated Terra (IT) 3 Fase Insulated Terra (IT) 3 Fase
Output Tegangan	300-1000 VDC 300-1000 VDC
Arus Tetapan (Output DC)	700 Amp 700 Amp
Output Kabel - Konektor Eksklusif Cat	700 Amp 700 Amp
Output Kabel - Konektor CCS (Opsional)	200 Amp (dengan cairan opsional yang didinginkan hingga 500 Amp sedang dalam pengembangan) 200 Amp (dengan cairan opsional yang didinginkan hingga 500 Amp sedang dalam pengembangan)

Spesifikasi Termal

Kisaran Temperatur Kerja Ambien	-25° hingga +50° C (13° hingga 122° F) -25° hingga +50° C (13° hingga 122° F)
Penyimpanan	-40° hingga +80° C (-40° hingga +176° F) -40° hingga +80° C (-40° hingga +176° F)

Standar Pengisian Daya

Antarmuka Kontrol	CAN CAN
Jenis Kontrol	IEC 61851-23/24 (dengan CAN) IEC 61851-23/24 (dengan CAN)
Kepatuhan dan Keselamatan	CSA M421; UL2202 (sedang dalam pengembangan) CSA M421; UL2202 (sedang dalam pengembangan)

Bobot

MEC500	3650 lb 1656 kg
MEC500 dengan Skid Opsional	4490 lb 2037 kg
